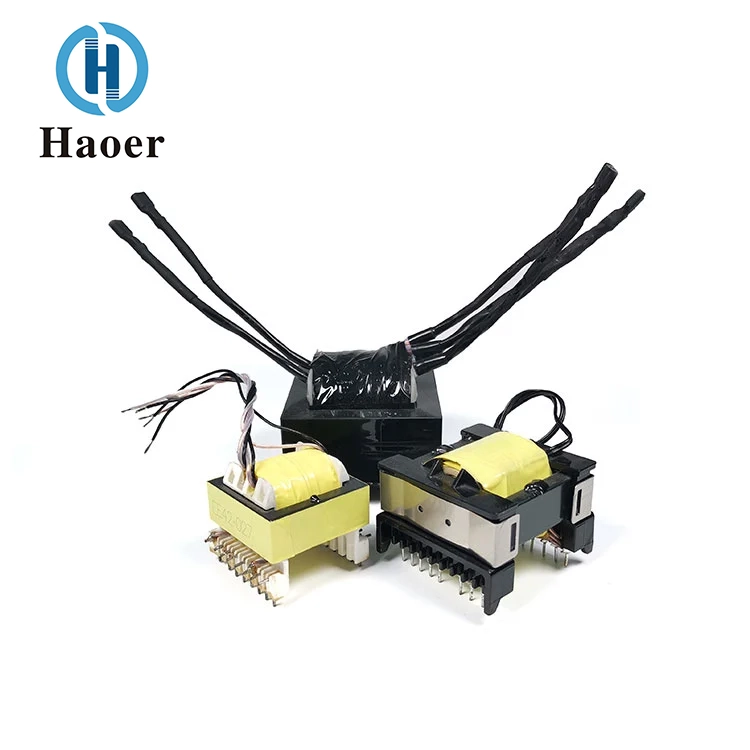

Yüksek frekans transformatörü, anahtarlamalı güç kaynağının "kalbi" olarak üç önemli görevi üstlenir: enerji iletimi, voltaj dönüşümü ve elektriksel izolasyon. Performansı, güç kaynağının verimliliğini, boyutunu ve EMI düzeyini doğrudan etkiler. Bu makale, uygulama senaryolarına dayanarak temel seçim tekniklerini analiz edecektir.

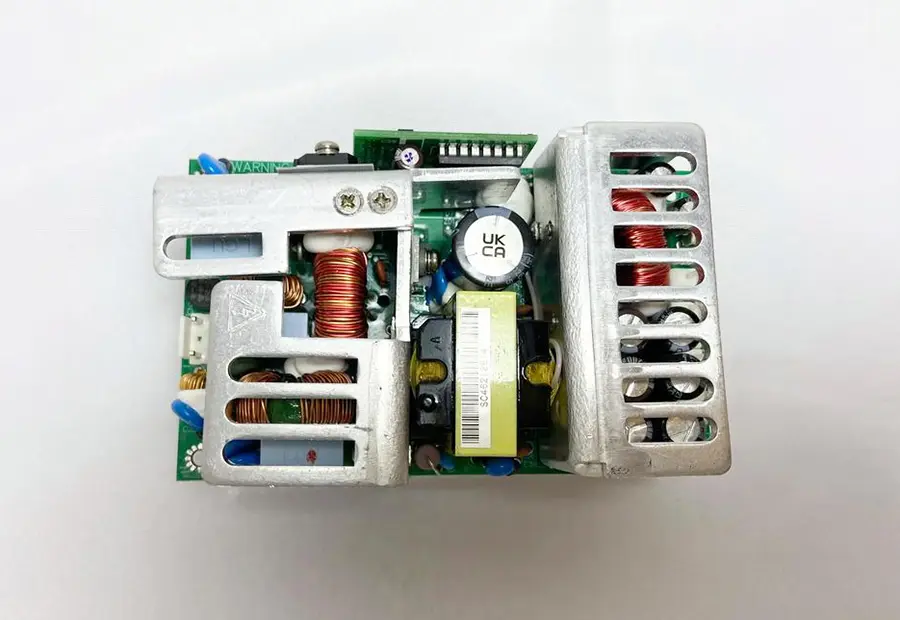

Güç kaynaklarının değiştirilmesinde yüksek frekanslı transformatörlerin temel rolü
Enerji aktarım merkezi: Manyetik çekirdek ve sargının bağlanması yoluyla DC darbe enerjisi verimli bir şekilde ikincil kısma iletilir. Güç frekansı transformatörüyle karşılaştırıldığında, yüksek frekanslı tasarım ses seviyesini %70'e kadar azaltabilir
Elektrik izolasyon bariyeri: Birincil ve ikincil sargılar arasındaki yalıtım katmanı, güvenlik standartlarını karşılayacak ve ortak mod girişimini engelleyecek şekilde tasarlanmıştır. Ortak izolasyon voltajı gereksinimleri genellikle 1,5kV - 4kV'dir.
Gerilim dönüştürme denetleyicisi: Dönüş oranını ayarlayarak hassas gerilim azaltma/yükseltme sağlar. Örneğin, geri dönüş topolojisinde %5'i aşan dönüş oranı hatası, çıkış geriliminde dalgalanmalara neden olabilir.
Tipik Uygulama Senaryosu Analizi

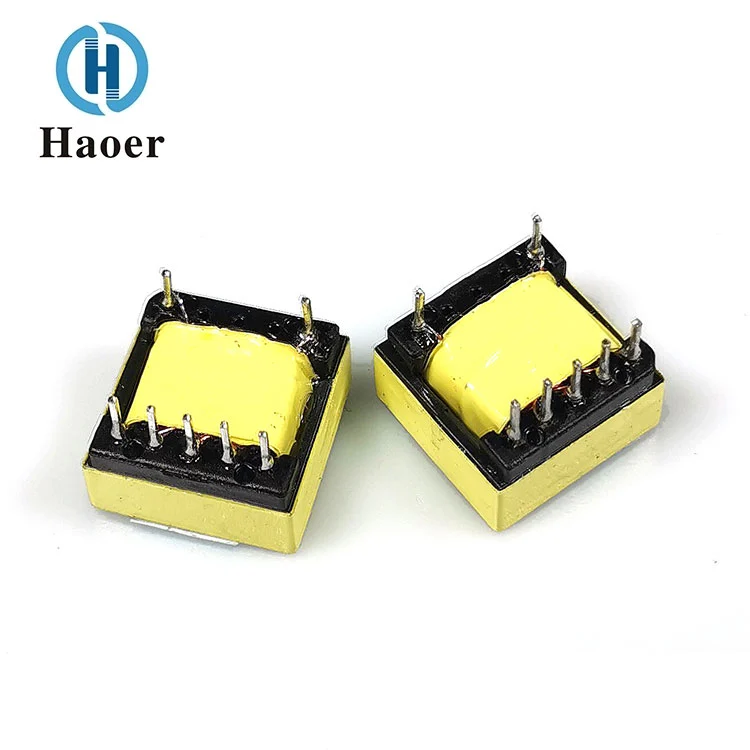

Durum 1: AC/DC Adaptörü
Topoloji: Çoğunlukla geri dönüş tasarımını kullanır
Trafo Gereksinimleri:
Çekirdek Tipi: Düşük kayıplı ferrit
Sargı Yapısı: Üçlü yalıtımlı tel sarımı
Anahtar Parametreler: Kaçak Endüktans < %5 Uyarma Endüktansı
Durum 2: LED Sürüş Güç Kaynağı
Temel Zorluk: Yüksek Güç Yoğunluğu ve Isı Dağıtımı Dengesi
Optimizasyon Çözümü:
Yüksekliği azaltmak için düzlemsel transformatörler kullanın
Cilt etkisini en aza indirmek için bölümlü sargılar kullanın
Dönüşüm verimliliğini artırmak için doğrultucu köprüyle birleştirin
Bileşen seçiminde üç altın kural
Manyetik çekirdek malzemelerinin seçimi
Demir oksit: 100kHz'in altındaki senaryolar için uygundur
Metal manyetik toz çekirdek: Yüksek frekans ve yüksek akım uygulamaları için uygundur
Nanokristalin: Olağanüstü yüksek frekanslı ve düşük kayıplı çözüm
Anahtar parametre eşleşmesi
Doygunluk akı yoğunluğu: %20'lik bir marj ayrılmalıdır
Pencere kullanım oranı: %40-%60 aralığında kontrol edilmesi önerilir.
Sıcaklık artış sınırı: Tam yük altında sıcaklık artışı ≤ 40°C olmalıdır
Seçim çukurundan kaçınma ipucu: Girdap akımı kaybının göz ardı edilmesi, manyetik çekirdeğin yerel olarak aşırı ısınmasına neden olarak manyetik doygunluk arızasına yol açabilir.
İşbirliğine dayalı bileşen eşleştirme
Giriş filtreleme: Ortak mod parazitini bastırmak için X/Y kapasitörleri
Çıkış düzeltmesi: Anahtarlama kayıplarını azaltmak için hızlı kurtarma diyotları
Tampon devresi: Anahtarlama transistörünü korumak için RC soğurma ağı
