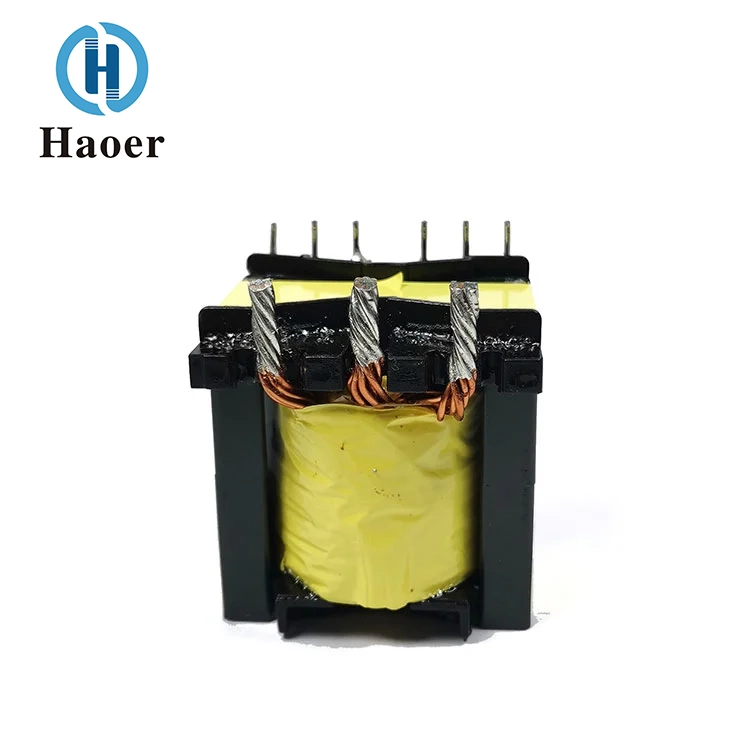

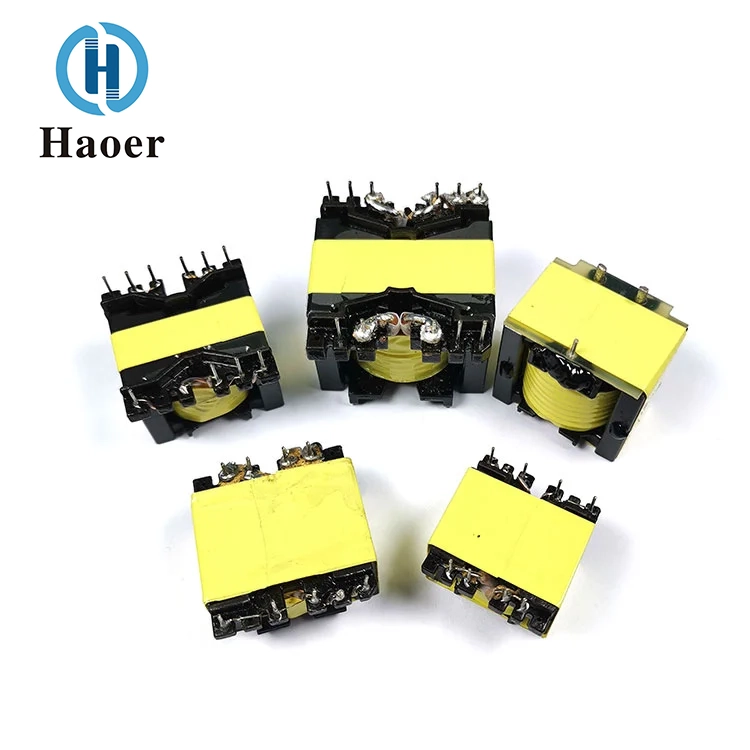

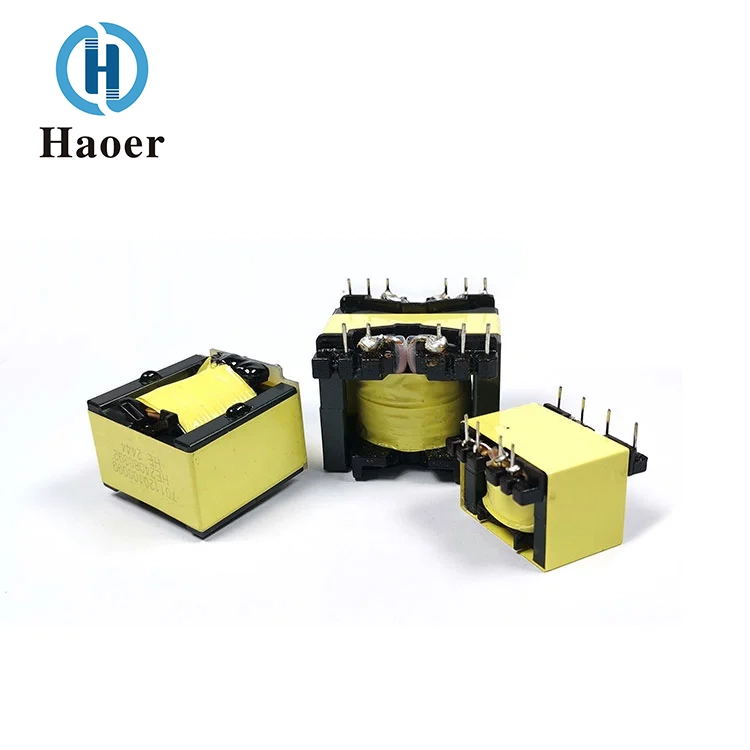

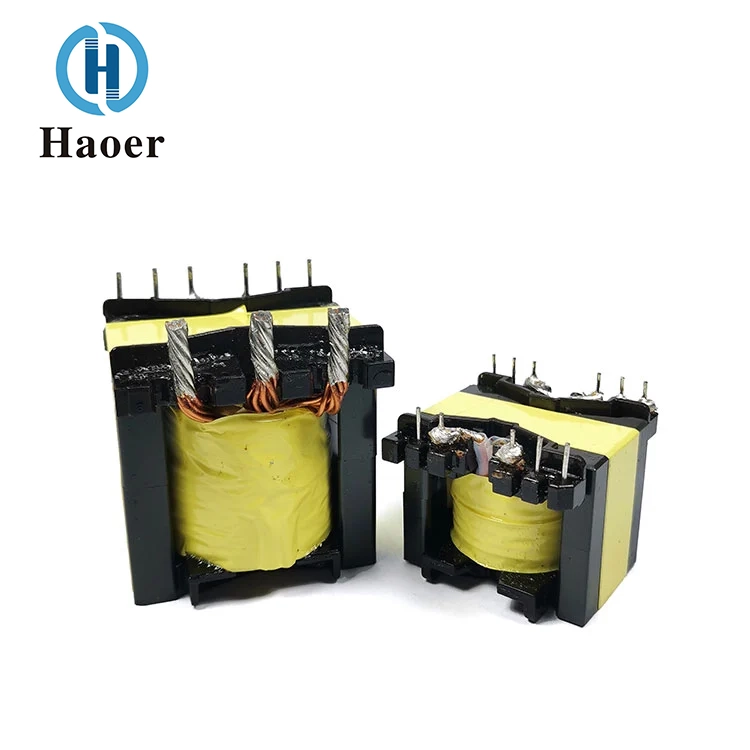

Haoer üreticisi tarafından sağlanan Çin PQ Inverter Güç Kaynağı Yüksek Frekans Transformatörü, 20kHz ila 500kHz arasında geniş bir frekans aralığını destekler. Çıkış gücü 15W ila 1000W aralığında esnek bir şekilde yapılandırılabilir ve güçlü bir uyarlanabilirliğe sahiptir. Çalışma sıcaklığı aralığı -40°C ila +125°C olup, zorlu yüksek ve düşük sıcaklık ortamları için uygundur; depolama sıcaklığı -25°C ila 85°C arasındadır ve %30 ila %95 bağıl nem aralığında uzun süre saklanabilir, bu da iyi bir çevresel stabilite gösterir.
Özellikler: Mükemmel manyetik koruma performansı, kompakt yapı, yüksek güç, yüksek verimlilik, düşük manyetik sızıntı, güçlü anti-parazit özelliği vb.
PQ2016/ PQ2020/ PQ2620/PQ2625 /PQ3225 /PG3230 /PQ3535 /PQ4040 /PQ5050
| 1. Çalışma frekansı: | 20 kHz - 500 kHz |
| 2. Çıkış gücü: | 15 - 1000 W |
| 3. Çalışma sıcaklığı: | -40°C ila +125°C |
| 4. Depolama sıcaklığı: | -25°C ila +85°C |
| 5. Depolama nemi: | %30 - %95 |
PQ Inverter Güç Kaynağı Yüksek Frekans Transformatörü, yüksek frekanslı güç dönüşüm devreleri (20kHz'in üzerinde çalışma frekansı ile) için özel olarak tasarlanmış manyetik bir bileşendir. Gerilim dönüşümü, enerji iletimi ve devre izolasyonu sağlamak için yüksek frekanslı alternatif manyetik alanlardan yararlanır. Anahtarlamalı güç kaynakları, invertörler ve yeni enerji dönüştürücüler gibi modern güç elektroniği cihazlarında temel bir bileşendir.
Geleneksel güç frekanslı transformatörlerle karşılaştırıldığında, yüksek frekanslı transformatörler aşağıdaki önemli özelliklere ve avantajlara sahiptir:
Yüksek verimlilik ve küçük boyut: Elektromanyetik indüksiyon prensibine göre, çalışma frekansı ne kadar yüksek olursa, manyetik çekirdeğin kesit alanı ve aynı gücü aktarmak için gereken bobin dönüş sayısı o kadar küçük olur. Bu nedenle, aynı güç koşulları altında, yüksek frekanslı transformatörlerin hacmi ve ağırlığı, güç kaynağı ekipmanının minyatürleştirilmesini ve hafifleştirilmesini sağlayacak şekilde, güç frekansı transformatörlerininkinden bir kat daha küçük olabilir.
Olağanüstü performans: Yüksek frekanslı tasarım, manyetik malzemelerin histerezis kaybını ve bobinlerin girdap akımı kaybını etkili bir şekilde azaltır. Düşük kayıplı manyetik çekirdek malzemeleri (ferrit, amorf ve nanokristal gibi) ve Litz telleri gibi bükülmüş çok telli tellerle birleştiğinde genel enerji dönüşüm verimliliği son derece yüksektir.
Geniş çalışma sıcaklığı aralığı: PQ Inverter Güç Kaynağı Yüksek Frekans Transformatörü tasarımı, zorlu ortamlara uyum sağlama kapasitesine sahiptir. Örneğin, -40°C ila +125°C sıcaklık aralığında çalışabilir ve aşırı yüksek ve düşük sıcaklıklarda kararlı çalışmayı garanti eder.
Geniş uygulama uyumluluğu: Çalışma frekansı aralığı geniştir (örneğin, 20kHz'den 500kHz'e) ve çıkış gücü 15W'tan 1000W'a ve hatta daha yükseklerini kapsayarak farklı topolojilerin (ileri, geri, LLC rezonansı gibi) ve güç seviyelerinin gereksinimlerinin esnek bir şekilde karşılanmasına olanak tanır.
DC-DC dönüştürücüler, LED sürüş güç kaynakları, invertör güç kaynakları, UPS güç kaynakları
| PARÇA NO. | TERMİNAL PİMLERİ | Mm(inç) cinsinden boyutlar | ||||||
| A | B | C±0,5 | D±0,5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Guangdong Haoer Electronics Co., Ltd. 2008 yılında kuruldu. Yüksek frekanslı transformatörler, filtreleme cihazları, indüktörler ve diğer manyetik bileşenler konusunda uzmanlaşmış profesyonel bir üreticiyiz. Ürünlerimiz aydınlatma, ev aletleri, fotovoltaik, UPS sistemleri, otomotiv elektroniği, ağ iletişim ekipmanları, bilgisayar çevre birimleri ve çeşitli anahtarlama güç kaynaklarında yaygın olarak kullanılmaktadır.

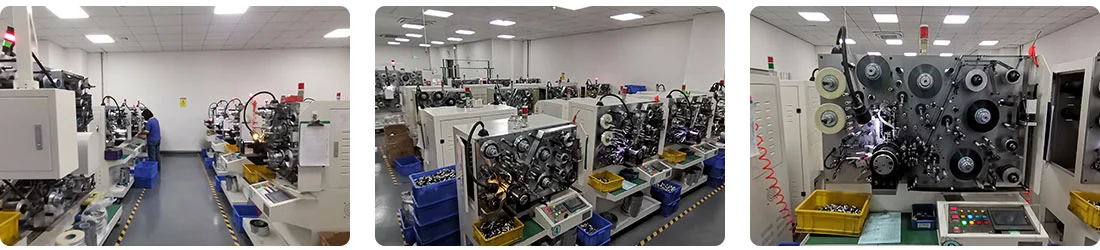

Yıllar süren geliştirme sürecinin ardından şirket, tamamen otomatik üretim ekipmanlarını ve çeşitli yüksek hassasiyetli test cihazlarını piyasaya sürdü. Foshan, Guangdong'daki birçok üretim üssü ve 1.000'den fazla çalışanımızla transformatör, filtre ve indüktörlere yönelik yıllık üretim kapasitemiz 100 milyon adedi aşıyor.
Deneyimli ve dinamik bir ekiple desteklenen şirket, CQC, UL, ISO 9000 ve TS 16949 güvenlik ve kalite sistem belgelerini almıştır. Teknolojik yenilik, önce kalite, hizmet üstünlüğü ve kazan-kazan işbirliği ilkelerine bağlı kalarak Haoer, güçlenmeye ve mükemmellik için çabalamaya kararlıdır.
7×24 saat hızlı yanıt veren müşteri hizmetleri ve ömür boyu teknik destek sunuyoruz. Tam takip için ürün dosyalarını tutuyoruz, düzenli proaktif takipler gerçekleştiriyoruz ve size sürekli teknik destek sağlayacak uzman bir ekibe sahibiz. Şeffaf garantiler ve uzun vadeli tedarik garantileri taahhüt ediyoruz ve güvenilir hizmetler aracılığıyla sizinle uzun vadeli ve karşılıklı yarar sağlayan bir ortaklık kurmaya kendimizi adadık.
