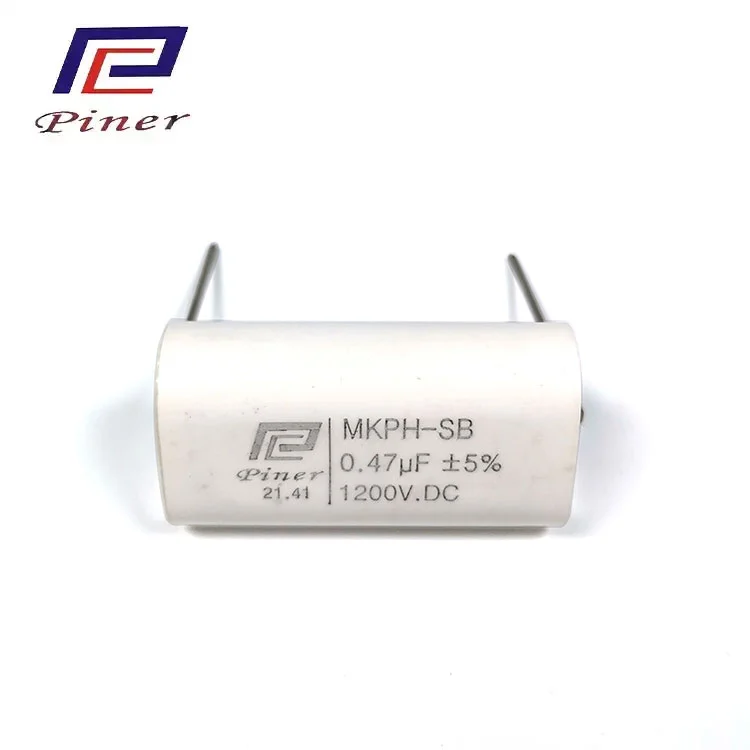

A Sistem Anahtarlama Modülü KondansatörüAnahtarlama devreleri içerisinde elektrik enerjisini yöneterek, voltaj dalgalanmalarını azaltarak ve değişen yükler altında kararlı çalışmayı destekleyerek güç dönüşümünde önemli rol oynar. Fotovoltaik invertörlerde, enerji depolama sistemlerinde, elektrikli araç şarj ekipmanlarında ve endüstriyel kontrol sistemlerinde anahtarlamalı güç kaynakları giderek daha önemli hale geldikçe, kapasitör seçimi güç verimliliği ve devre tasarımında önemli bir husus haline geldi.
Anahtarlamalı güç kaynakları, yarı iletken cihazları hızlı bir şekilde açıp kapatarak elektrik çıkışını düzenler. Bu süreç verimli enerji dönüşümü sağlar, ancak aynı zamanda çevredeki devre tarafından yönetilmesi gereken voltaj ve akım dalgalanmaları da üretir.
Kapasitörler, anahtarlama döngüleri sırasında elektrik enerjisini depolayıp serbest bırakarak DC voltajının dengelenmesine, istenmeyen elektrikli bileşenlerin filtrelenmesine ve güç aşamasındaki dalgalanmaların azaltılmasına yardımcı olur. Performansları dalgalanma voltajını, geçici tepkiyi, elektromanyetik girişimi ve diğer elektronik bileşenlerin çalışma koşullarını etkiler.
Bir kapasitörün katkısı devre içindeki konumuna bağlıdır. Giriş kapasitörleri güç aşamasındaki voltaj değişimlerini yönetmeye yardımcı olurken, çıkış kapasitörleri yüke iletilen dönüştürülmüş voltajı yumuşatır. Rezonans veya bastırma devrelerinde kullanılan kapasitörler, anahtarlama geçişlerini desteklemek ve devre davranışını kontrol etmek dahil olmak üzere farklı işlevleri yerine getirir.
Kondansatör seçimi, nominal kapasitans ve nominal gerilimden fazlasını içerir. Eşdeğer seri direnç (ESR), eşdeğer seri endüktans (ESL), dielektrik kaybı, dalgalı akım kapasitesi ve çalışma sıcaklığının tümü performansı etkileyebilir.
ESR, dalgalanma akımı bir kapasitörden geçtiğinde dirençli kayıplara katkıda bulunur. Basitleştirilmiş bir dirençli model için ilgili güç kaybı P = I² × ESR olarak ifade edilebilir; burada I, etkin dalgalanma akımını temsil eder. Daha düşük ESR, bu kayıp bileşenini azaltabilir, ancak gerçek performans aynı zamanda frekansa, sıcaklığa, yapıya ve devre koşullarına da bağlıdır.
ESL, yüksek frekans empedansını ve geçici davranışı etkilerken, dielektrik özellikler tekrarlanan şarj ve deşarj döngüleri sırasında enerji dağılımını etkiler. Sıcaklık ve elektriksel stres de servis ömrünü etkiler. Çalışma frekansı ve akım profili için uygun özelliklerin seçilmesi bu nedenle dönüşüm verimliliği, termal performans ve uzun vadeli kararlılığın dengelenmesine yardımcı olabilir.
A Sistem Anahtarlama Modülü Kondansatörügüç topolojisine ve devre konumuna bağlı olarak farklı fonksiyonlara hizmet edebilir. LLC rezonans dönüştürücülerde kapasitörler, endüktif elemanların yanı sıra rezonans ağının bir parçasını oluşturur. Elektriksel özellikleri rezonans frekansını ve enerjinin dönüştürücüden aktarıldığı koşulları etkiler.
Faz kaydırmalı tam köprü (PSFB) dönüştürücülerde, kapasitörler giriş filtrelemeyi, çıkış yumuşatmayı veya diğer devre işlevlerini destekleyebilir. Gerekli kapasitans, voltaj değeri, dalgalı akım kapasitesi ve dielektrik özellikler amaçlanan role göre değişir.
Fotovoltaik ve enerji depolama invertörleri için DC bağlantı kapasitörleri, dönüşüm aşamaları arasındaki ara DC barasını stabilize etmeye yardımcı olur. EV şarj ekipmanında ve iletişim baz istasyonu güç kaynaklarında, kapasitörler, değişen çalışma yükleri altında filtrelemeyi ve geçici yönetimi destekler. Endüstriyel kontrol sistemleri ayrıca güç dönüşümünde ve kontrol devrelerinde uygun elektriksel koşulları korumak için kapasitörler kullanır.
Elektrik performansı malzeme özelliklerine, bileşen yapısına, üretim tutarlılığına ve denetim süreçlerine bağlıdır. Film kapasitör üretimi, film sarmayı, uç yüzey metalleştirmeyi, kapsüllemeyi, işaretlemeyi ve elektrik testini içerebilir. Her aşama, bitmiş bileşenin fiziksel ve elektriksel özelliklerine katkıda bulunur.
Guangdong Haoer Electronics Co., Ltd. ve kardeş şirketi Foshan Pin'er Electronics Co., Ltd., ilgili elektronik bileşen alanlarında faaliyet göstermektedir. Haoer, yüksek frekanslı transformatörler, filtreler ve indüktörler üzerine odaklanırken Pin'er, film kapasitörler ve endüstriyel kapasitörler konusunda uzmanlaşmıştır. Belgelendirilmiş üretim ekipmanları arasında metalizasyon makineleri, epoksi reçine karıştırma ve kaplama ekipmanları, lazer markalama sistemleri ve kapasitör test cihazları bulunmaktadır.
Elektrik muayenesi kapasitansı, dayanım gerilimini, yalıtımı ve kayıp özelliklerini değerlendirebilir. Gelen malzeme denetimi ve giden ürün denetimi de belgelendirilmiş kalite kontrol sürecinin bir parçasını oluşturur. Bu önlemler, özellikle zorlu güç dönüştürme uygulamalarında kullanılan bileşenler için üretim tutarlılığının korunmasıyla ilgilidir.
Güç verimliliğini artırmak, tüm dönüşüm devresi boyunca koordineli tasarım gerektirir. Mühendisler genellikle anahtarlama frekansını, yük profilini, dalgalanma akımını, termal koşulları, bileşen yerleşimini ve birbirine bağlı bileşenlerin elektriksel özelliklerini değerlendirir. Boyut, kayıplar, geçici tepki ve devre kararlılığının birlikte dikkate alınması gerektiğinden kapasitansın arttırılması tek başına verimliliği artırmaz.
Bu nedenle bir Sistem Anahtarlama Modülü Kondansatörü, yalıtılmış bir bileşen olarak değil, spesifik elektriksel işlevine göre değerlendirilmelidir. LLC veya PSFB topolojilerini kullanan sistemlerde kapasitör seçimi ve devre simülasyonu, prototip doğrulamasından önce rezonans davranışının, elektriksel stresin ve beklenen çalışma koşullarının değerlendirilmesine yardımcı olabilir.
Güç elektroniği yenilenebilir enerji, ulaşım, telekomünikasyon ve endüstriyel otomasyona hizmet etmeye devam ederken kapasitör tasarımı enerji dönüşüm performansıyla yakından bağlantılı olmaya devam ediyor. Dielektrik malzemeler, elektriksel parametreler, devre topolojisi ve çalışma koşulları arasındaki etkileşimi anlamak, bir sistemin nasıl çalıştığını değerlendirmek için pratik bir temel sağlar.Sistem Anahtarlama Modülü KondansatörüGüç verimliliğine katkıda bulunur.
