Elektronik teknolojisi alanında, elektrik enerjisi dönüşümü ve sinyal iletiminin temel bileşenleri olan transformatörlerin performans özellikleri, devre sistemlerinin verimliliğini ve güvenilirliğini doğrudan belirler. Çalışma frekansı özelliklerine göre transformatörler iki ana tipe ayrılabilir: yüksek frekanslı ve düşük frekanslı. Bu iki tip, modern elektronik cihazların performans optimizasyonu ve sistem entegrasyonu üzerinde derin bir etkiye sahip olan malzeme seçimi, yapısal tasarım ve mühendislik uygulamasında önemli farklılıklar göstermektedir.

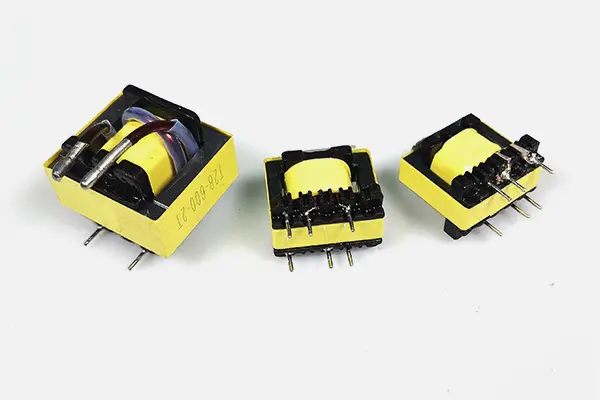

Yüksek frekanslı transformatörlerin çalışma frekansı bandı tipik olarak kilohertz'den megahertz'e kadar uzanır ve manyetik çekirdek malzemelerinin seçimi, yüksek frekans kayıplarını en aza indirme ilkesine göre yapılır. Ferrit malzemeler, benzersiz spinel kristal yapıları ile yüksek frekans koşullarında mükemmel manyetik geçirgenlik ve düşük girdap akımı kayıpları sergilerler ve bu da onları yüksek frekans transformatörleri için tercih edilen malzeme haline getirir. Daha da optimize edilmiş amorf alaşım manyetik çekirdekler, atomların uzun menzilli düzenli düzenini bozarak histerezis kaybını geleneksel malzemelerin onda birinden daha azına düşürür ve özellikle GHz düzeyindeki ultra yüksek frekans uygulamaları için uygundur. Bu malzemelerin yumuşak manyetik özellikleri ile yüksek frekans tepkisi yeteneklerinin birleşimi, yüksek frekanslı transformatörlerin anahtarlamalı güç kaynakları, radyo frekans devreleri ve diğer alanlarda çığır açan uygulamalar elde etmesini sağlar.
Düşük frekanslı transformatörler, güç frekansı (50/60Hz) aralığında kalır ve manyetik çekirdek malzemeleri, çekirdek olarak silikon çelik levha teknolojisi ile geliştirilmiştir. Soğuk haddeleme işlemiyle oluşturulan (110) tane yönelimli silikon çelik levhalar, güç frekansı koşulları altında teorik sınıra yakın manyetik geçirgenliğe ulaşabilir. Lamine yapı, girdap akımı yolunu etkili bir şekilde bloke ederek çekirdek kaybını 0,5-2,0W/kg endüstriyel seviyede tutar. Yüksek frekans aralığında kayıp katlanarak artmasına rağmen, tek ünite kapasitesinin MVA düzeyine ulaşmasıyla büyük güç transformatörleri alanında hala yeri doldurulamaz konumunu korumaktadır.
Yüksek frekanslı transformatörlerin hacim avantajı, Faraday'ın elektromanyetik indüksiyon yasasının frekans etkisinden kaynaklanmaktadır. Çalışma frekansı arttığında, aynı manyetik akı yoğunluğunu korumak için gereken manyetik çekirdeğin kesit alanı, bobin dönüş sayısıyla ters orantılı olarak azalır. Deneysel veriler, frekans 50Hz'den 100kHz'e çıkarıldığında transformatörün hacminin orijinalinin 1/200'üne kadar azaltılabileceğini göstermektedir. Bu özellik, hacmi aynı güçteki düşük frekanslı transformatörlerin yalnızca %5'i kadar olan, cep telefonu şarj cihazlarındaki yüksek frekans transformatörleri gibi taşınabilir cihazlarda özellikle önemlidir. Verimlilik açısından, yüksek frekanslı transformatörler, manyetik çekirdek kaybı ve bakır kaybı oranını optimize ederek tipik yük koşulları altında %90'ın üzerinde bir dönüşüm verimliliğine ulaşabilir. Geleneksel düşük frekanslı transformatörlerle karşılaştırıldığında bu verimlilik yüzde 10-15 oranında artırılmıştır.
Alçak frekans transformatörlerinin hacim özellikleri uygulama senaryolarıyla yakından ilgilidir. Güç iletimi alanında, 800 MVA'ya kadar tek fazlı kapasiteye sahip büyük yağlı transformatörlerin çekirdek çapı 3 metrenin üzerindedir. Bu hacim ölçeği, elektrik şebekesinin istikrarlı çalışmasını sürdürmenin temelini oluşturur. Verimlilik açısından, tam yük verimliliği %98'in üzerine çıkabilse de, kısmi yük koşullarında yüksüz kayıp oranı önemli ölçüde artar, bu da yalnızca %85'lik kapsamlı bir verimlilikle sonuçlanır ve bu da yük uyarlanabilirlik tasarımının zorluğunu vurgular.
Yüksek frekanslı transformatörlerin uygulama ortamı çeşitli özellikler sergiler: Anahtarlamalı güç kaynakları alanında, bunların yüksek frekans özellikleri, güç kaynağının hacmini ve ağırlığını önemli ölçüde azaltarak dizüstü bilgisayar adaptörlerinin hafiflik ve inceliğe yönelik gelişimini teşvik eder; iletişim baz istasyonlarında darbe transformatörleri, dijital sinyallerin yüksek hızlı izolasyon iletimini sağlar; Elektromanyetik ısıtma alanında, yüksek frekanslı indüksiyonlu ısıtma gücünün verimliliği %95'i aşarak geleneksel dirençli ısıtma modunda devrim yaratıyor. Yüksek frekanslı transformatörlerin ve silisyum karbür bileşenlerin ortak uygulamasının, şarj modülünün güç yoğunluğunun 50W/in³'ü aşmasına olanak sağladığı elektrikli araç şarj istasyonları alanı özellikle dikkate değerdir.
Düşük frekanslı transformatörler enerji altyapısında sağlam bir temel oluşturur: Akıllı şebekede dağıtım transformatörleri, "son on kilometrede" anahtar düğüm olarak, gerilim dönüşümü ve güç kalitesi kontrolü gibi ikili işlevleri yerine getirir; demiryolu taşımacılığı alanında 25kV/1500V cer transformatörleri, özel yapısal tasarımı sayesinde büyük akım darbeleri altında termal stabilite gereksinimlerini karşılar; Yeni enerji şebekesi bağlantı sisteminde, düşük frekanslı transformatörler, fotovoltaik invertörler ile şebeke arasında esnek bağlantılar sağlıyor ve doygunluk önleme özellikleri, zayıf şebeke koşullarında kararlı çalışmayı sağlıyor.
Yüksek frekanslı transformatörlerin neden olduğu elektromanyetik uyumluluk sorunlarının ikili bir doğası vardır: çalışma frekans bantları (30 MHz'in altında), elektronik cihazların hassas frekans bantlarıyla çakışır ve bu da önemli bir radyasyon girişimi riskine neden olur. Manyetik çekirdek yapısını optimize etmek için üç boyutlu elektromanyetik simülasyon sayesinde kaçak kapasitans %60 oranında azaltılabilir; nano-kristalin manyetik koruyucu katman teknolojisi kullanılarak kaçak akı yoğunluğu 0,5 mT'nin altında kontrol edilebilir. Alıcı uçta, ortak mod indüktörlerden ve X kapasitörlerinden oluşan EMI filtreleme ağı, iletilen girişim için 30 dB'den fazla girişim bastırma etkisi elde edebilir.
Düşük frekanslı transformatörlerin elektromanyetik uyumluluk sorunları esas olarak iletilen girişim olarak kendini gösterir: Güç frekansı manyetik alanı (50/60Hz), manyetik bağlantı yoluyla hassas cihazları etkileyebilir. Polomi alaşımlı koruyucu kullanmak, manyetik alanı Dünyanın manyetik alanı seviyesine indirebilir. Tıbbi ekipman uygulamalarında, çift sargılı dengeli tasarım aracılığıyla, transformatörün kaçak endüktansı 1μH'den az olabilir ve güç frekansı ortak mod girişimini etkili bir şekilde bastırır. Akıllı şebekedeki doğrusal olmayan yüklerin, düşük frekanslı transformatörlerin harmonik kayıplarında bir artışa yol açtığını ve manyetik çekirdek malzemelerinin nanokristalin alaşımlara doğru geliştirilmesini teşvik ettiğini belirtmekte fayda var.
Teknolojik evrim ve sistem entegrasyonu eğilimleri
Yüksek frekanslı transformatörler, daha yüksek güç yoğunluğuna ve daha geniş çalışma sıcaklığı aralıklarına doğru gelişmektedir. Galyum nitrür cihazlarının düzlemsel transformatör teknolojisiyle entegrasyonu, anahtarlamalı güç modüllerinin güç yoğunluğunun 100W/cm³'ü aşmasını sağlamıştır. Elektrikli araçlar alanında, 800V platform şarj sistemi, transformatörlerin 10kV'un üzerinde yalıtım gücüne sahip olmasını gerektirir ve bu da membran kapasitör kompozit yalıtım teknolojisinde çığır açan bir çığır açar.
Düşük frekanslı transformatör alanında odak noktası akıllı şebekenin talepleridir. Optik akım sensörleri ve akıllı sıcaklık kontrol üniteleri kurularak transformatörün durumunun gerçek zamanlı izlenmesi sağlanır. Yeni enerji entegrasyonu senaryosunda, fotovoltaik, enerji depolama ve şarj yığınlarının çoklu kaynak entegrasyon gereksinimlerini aynı anda karşılayabilen ve dağıtım ağının esnekliğini artıran çok sargılı bir bölünmüş transformatör tasarımı benimsenmiştir.
Bu farklılaştırılmış teknolojik yaklaşım, esas olarak güç elektroniği teknolojisinin daha yüksek frekanslara ve daha fazla zekaya doğru ilerleyen kaçınılmaz eğilimini yansıtmaktadır. Yüksek frekanslı transformatörler ve düşük frekanslı transformatörler, yalnızca alternatif değil, farklı zamansal ve mekansal ölçeklerde oluşturulan tamamlayıcı çözümlerdir. Gelecekte, geniş bant aralığına sahip cihazların yaygınlaşması ve yapay zeka algoritmalarının entegrasyonu ile transformatör teknolojisi, elektromanyetik enerji dönüşümü ve bilgi işleme kesişiminde daha yenilikçi uygulamaların ortaya çıkmasına neden olacaktır.
