Yüksek frekanslı transformatörleralternatif voltajı, akımı ve karakteristik empedansı dönüştüren bileşenlerdir. Birincil bobinden alternatif bir akım geçtiğinde, demir çekirdekte (veya manyetik çekirdekte) alternatif bir manyetik akı üretilir ve böylece ikincil bobinde bir çalışma voltajı (veya akımı) indüklenir.

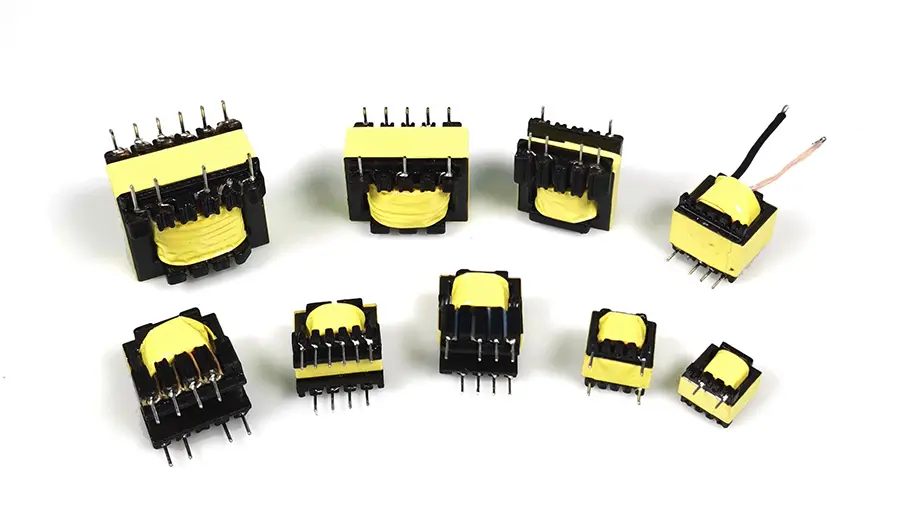

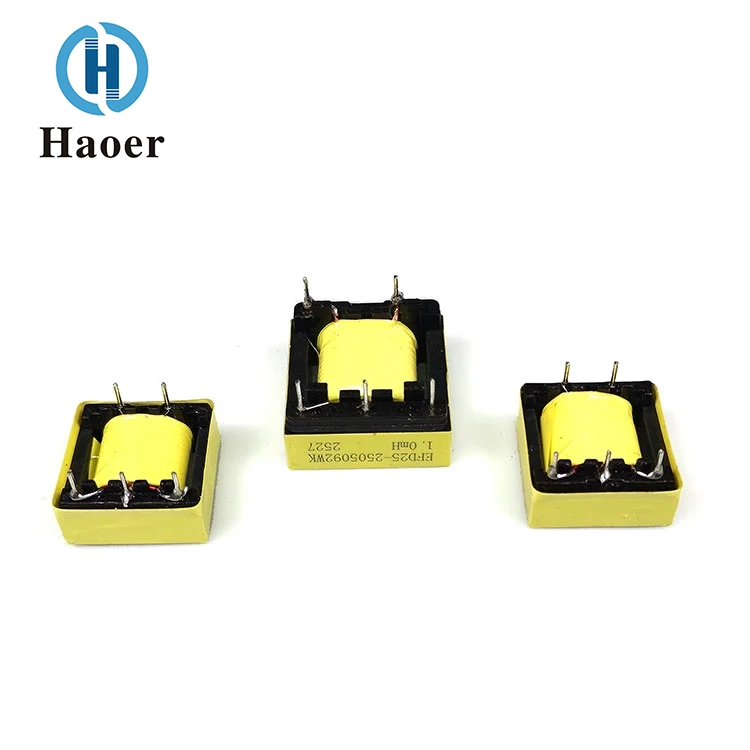

Yüksek frekanslı transformatör, bir transformatör çekirdeği (veya manyetik çekirdek) ve bir elektromanyetik bobinden oluşur. Elektromanyetik bobinin iki veya daha fazla sargısı vardır. Bobin içerisine yerleştirilen sargıya birincil sargı, diğer sargılara ise ikincil sargı adı verilir. Transformatörün manyetik çekirdeği, silindirik manyetik çekirdek, RM tipi manyetik çekirdek, E tipi manyetik çekirdek, EC, ETD ve EER tipi manyetik çekirdekler, EP tipi manyetik çekirdek, halka şeklinde manyetik çekirdek, PQ tipi manyetik çekirdek vb. içerir. Bu manyetik çekirdeklerin transformatörün çalışması üzerinde ne gibi etkileri vardır? Aşağıdakiler ayrıntılı bir analiz sağlayabilir.
Çerçeve ve sargılar temel olarak manyetik çekirdek tarafından kapsüllenmiştir, bu da EMI'ye karşı mükemmel gerçek koruma etkisi sağlar; kutu tipi manyetik çekirdeklerin tüm özellikleri IEC standartlarına uygundur ve üretim sırasında iyi bir şekilde değiştirilebilirliğe sahiptirler; basit çerçeve tipi (pim yerleştirmesiz) ve PCB kartı kurulum çerçeve tipi (pim eklemeli) sağlayabilir; kutu şeklinin tasarımı nedeniyle, aynı spesifikasyona sahip diğer tipteki manyetik çekirdeklerle karşılaştırıldığında daha maliyetlidir; Şekli nedeniyle ısı borusunun ısı dağılımına elverişli değildir, dolayısıyla yüksek güce sahip güç transformatörleri ve indüktörlerde kullanıma uygun değildir.
Silindirik tiple karşılaştırıldığında silindirik tipin iki simetrik tarafı kaldırılmıştır. Bu tasarım, ısı borusunun soğutulması ve bulunacak büyük boyutlu kablolar için daha faydalıdır; silindirik tiple karşılaştırıldığında kurulum alanından yaklaşık %40 tasarruf sağlar; çerçeve iğne şeklinde veya pin uçlu tipte olabilir; bir çift demir klipsle monte edilebilir; RM tipi manyetik çekirdek düz bir şekle dönüştürülebilir (düzlemsel akım transformatörleri için veya manyetik çekirdeğin doğrudan sargılarla tasarlanmış devre kartı güç kaynağı devresine doğrudan monte edilmesi için uygundur); Koruma etkisi silindirik tipteki kadar iyi olmasa da yine de kullanışlıdır.
Bu tip manyetik çekirdek, E tipi ve can tipine yakın bir yapıya sahiptir. E-tipi manyetik çekirdek gibi, büyük kesitli iletkenlerin sığması için yeterli alan sağlarlar (anahtarlama güç kaynaklarındaki mevcut düşük voltajlı yüksek akım eğilimine uygundur); manyetik çekirdeğin bu şekli aynı zamanda ısı borusu boyunca iyi bir ısı dağılımına sahiptir; merkez sütun silindirik olduğundan, aynı kesite sahip dikdörtgen olanla karşılaştırıldığında, tek turlu sarımın uzunluğu %11 azalır, bu da bakır kaybında %11 azalmaya neden olur ve ayrıca manyetik çekirdeğin daha yüksek bir güç sağlamasına olanak tanır; ayrıca merkez kolonun silindirik olması, dikdörtgen merkez kolonun keskin köşeleri nedeniyle sarım sırasında sarım kablosunun izolasyonunun zarar görmesi güvenlik tehlikesini de önlemektedir.
E tipi manyetik çekirdeklerin maliyeti çok daha düşüktür. Sarma ve montaj işlemi çok basittir. Bu tip manyetik çekirdek şu anda şekil olarak en yaygın kullanılanıdır. Ancak dezavantajı kendi korumasını sağlayamamasıdır. E-tipi manyetik çekirdekler farklı yönlere monte edilebilir ve daha büyük bir çıkış gücü elde etmek için seri olarak kullanılabilir. Bu manyetik çekirdekler düz bir şekilde yapılabilir (bu, günümüzde düzlemsel transformatörler için çok popüler bir manyetik çekirdek şeklidir); ayrıca pinsiz ve pin tipi çerçeveler de sağlayabilirler; Mükemmel ısı borusu soğutması ve seri olarak kullanılabilme yeteneği nedeniyle, çoğu yüksek güçlü indüktör ve transformatör bu tip manyetik çekirdeği kullanır.
EP tipi manyetik çekirdeğin halka şeklindeki merkezi sütunu üç boyutlu bir yapıya sahiptir. PCB kartına temas eden kuyruk ucu dışında, sarım tamamen kapatılmıştır ve bu da mükemmel koruma sağlar. Bu benzersiz şekil, iki manyetik çekirdeğin montajı sırasında yüzeyde oluşan hava boşluğunun etkisini en aza indirir ve daha büyük bir hacim ve daha yüksek bir genel alan kullanım oranı sağlar.
Üreticiler için halka şeklindeki manyetik çekirdek en ekonomik olanıdır. İkisi arasında karşılaştırılan çeşitli manyetik çekirdekler arasında en düşük maliyete sahiptir; çerçevenin uygulanması nedeniyle ek ve montaj maliyetleri sıfırdır; uygun olduğunda bir sarma makinesi kullanılarak sarılabilir; koruyuculuğu çok iyidir.
PQ tipi manyetik çekirdek, güç kaynaklarının anahtarlanmasında kullanılan indüktörler ve transformatörler için özel olarak tasarlanmıştır. PQ şeklinin tasarımı, manyetik çekirdeğin hacmi, alanı ve sargının toplam alanı arasındaki oranı artırır; böyle bir tasarım, en büyük endüktansı ve maksimum sarım alanını en az manyetik çekirdekle sağlamayı mümkün kılar; bu tasarım, en az PCB kurulum alanını kaplarken, en küçük transformatör hacmi ve net ağırlıkla maksimum çıkış gücüne ulaşılmasına olanak tanır; bir çift demir kelepçe kullanılarak yerine sabitlenebilir; bu makul tasarım aynı zamanda manyetik çekirdeğin manyetik yol kesitini daha düzgün hale getirir, dolayısıyla bu tür manyetik çekirdek yapısı aynı zamanda genel tasarımdaki diğer manyetik çekirdeklerle karşılaştırıldığında çalışan sıcak noktaların sayısını da azaltır.
