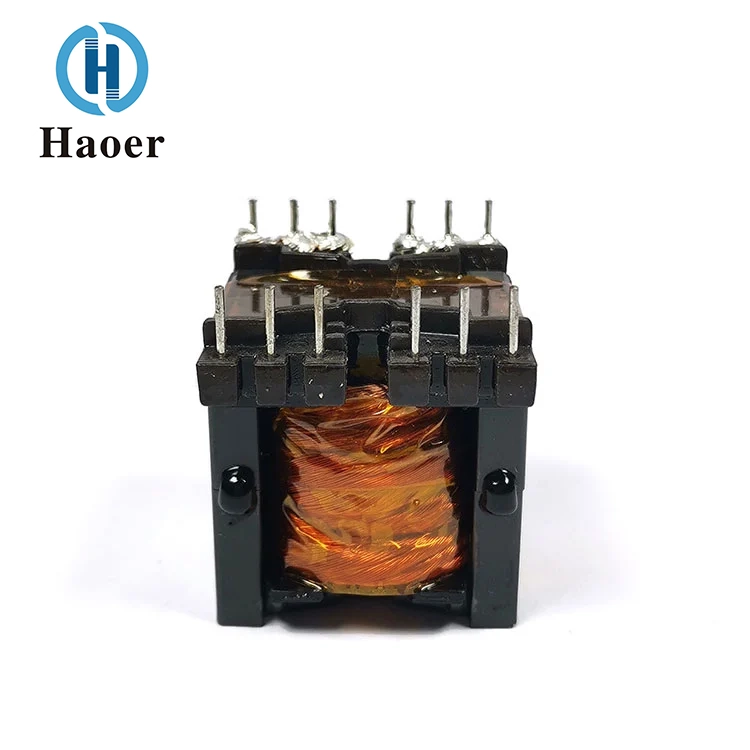

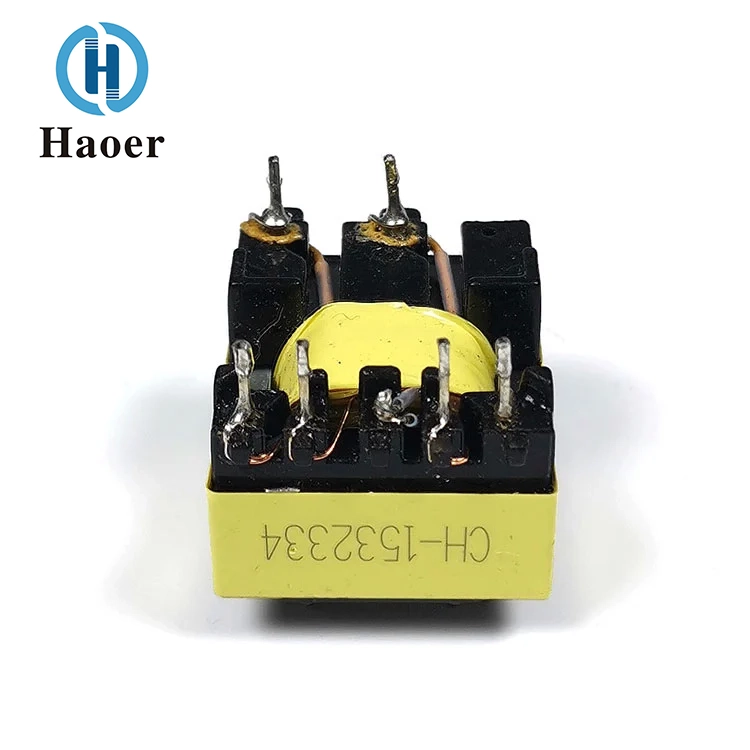

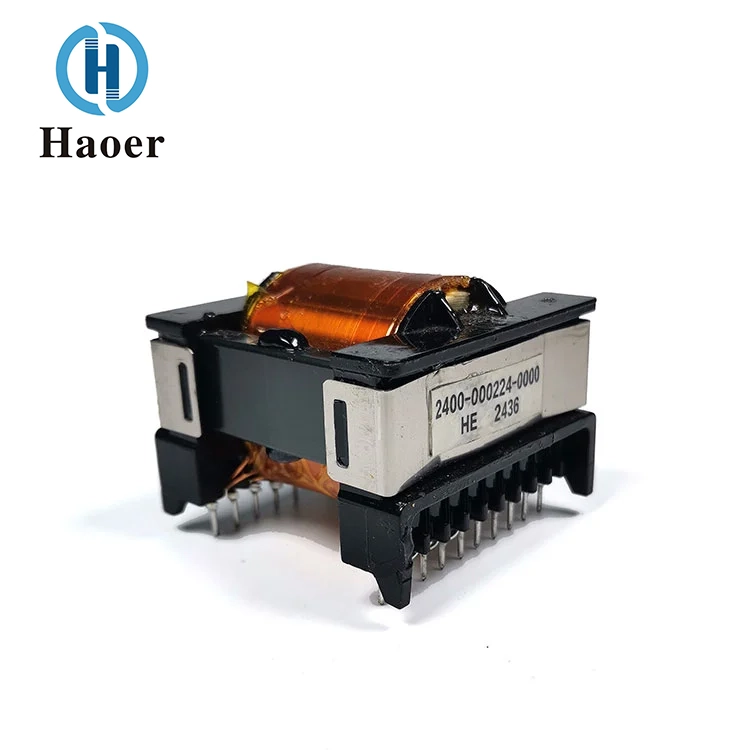

Güç elektroniği teknolojisinin, yeni enerji teknolojisinin ve iletişim teknolojisinin hızla gelişmesiyle birlikte yüksek frekans transformatörlerinin uygulama senaryoları sürekli genişlemektedir. Geleneksel anahtarlamalı güç kaynağı alanından yapay zeka veri merkezleri, yeni enerji, 5G iletişimi ve araca monteli elektronikler gibi çok sayıda üst düzey alana kadar genişlediler. Minyatürleştirme, yüksek verimlilik ve hızlı yanıt verme gibi temel avantajları, onları çeşitli verimli enerji dönüşüm sistemlerinde vazgeçilmez temel bileşenler haline getirmiştir. Aynı zamanda, performanslarından tam olarak yararlanmak ve hizmet ömrünü uzatmak için makul seçim ve doğru kullanım da çok önemlidir.
Anahtarlamalı güç kaynakları alanında, yüksek frekanslı transformatörler temel bileşenlerdir ve bilgisayar/cep telefonu şarj cihazları, sunucu güç kaynakları ve LED tahrikli güç kaynakları gibi cihazlarda yaygın olarak kullanılır. Yüksek frekansta çalışmaları nedeniyle transformatörlerin hacmi ve ağırlığı önemli ölçüde azaltılabilir, güç yoğunluğu artırılabilir, bakır kaybı ve demir kaybı azaltılabilir. Verimlilik genellikle %90'ın üzerine çıkabilir ve taşınabilir elektronik cihazların ve minyatür güç kaynaklarının gereksinimlerini mükemmel şekilde karşılar. Örneğin, cep telefonu şarj cihazlarının minyatürleştirilmesi, esas olarak, çalışma frekansını onlarca kHz'e ve hatta MHz seviyelerine çıkaran, şarj cihazının boyutunu önemli ölçüde azaltan ve onu daha taşınabilir hale getiren yüksek frekanslı transformatörlerin uygulanmasına atfedilmektedir.
Yeni enerji ve güç elektroniği alanları, başta fotovoltaik invertörler ve elektrikli araç şarj istasyonları olmak üzere yüksek frekanslı transformatörler için önemli uygulama senaryolarıdır. Fotovoltaik invertörlerde, güneş panellerinden gelen DC elektrik çıkışını şebekeye bağlanabilecek AC elektriğe dönüştürerek elektriksel izolasyon ve voltaj yükseltme elde etmek için yüksek frekanslı transformatörler kullanılır. Minyatürleştirme ve hafiflik avantajları, dağıtılmış fotovoltaik enerji santrallerinin kurulum gereksinimlerine uygundur. Elektrikli araç şarj istasyonlarında, yüksek voltaj izolasyonu (400V-800V gibi) elde etmek için DC-DC dönüşüm modülünde yüksek frekanslı transformatörler uygulanır, araca monteli ortamın hacim, ağırlık ve verimlilik açısından katı gereksinimlerini karşılar ve elektrikli araçların şarj verimliliğinin artırılmasına yardımcı olur.
İletişim ve elektronik ekipman alanında, yüksek frekanslı transformatörler esas olarak baz istasyonu amplifikatörleri için empedans eşleştirme ve sinyal izolasyonunun yanı sıra 5G ekipmanı ve optik modüller için güç kaynağı gibi RF devrelerinde ve DC-DC modüllerinde kullanılır. Ortak mod gürültüsünü etkili bir şekilde bastırma ve sinyal bütünlüğünü sağlama yetenekleri nedeniyle yüksek frekans transformatörleri, 5G iletişiminin yüksek frekans ve minyatürleştirmeye yönelik geliştirme gereksinimlerini karşılayabilir ve iletişim ekipmanlarının kararlı çalışmasını garanti edebilir. Dahası, yapay zeka veri merkezlerinde, katı hal transformatörlerinin temel bileşeni olan yüksek frekanslı transformatörler, yüksek güç yoğunluklu güç kaynağı mimarilerinin gelişimini destekleyerek güç kaynağı bağlantısını önemli ölçüde kısaltır ve güç kaynağı verimliliğini artırarak yapay zeka ekipmanının kararlı çalışması için güvenilir güç desteği sağlar.
Kullanım sürecinde arızaları önlemek ve kullanım ömrünü uzatmak için aşağıdaki hususlara dikkat edilmelidir:
1. Çalışma parametrelerini kesinlikle kontrol edin. Kullanım için nominal voltajı ve akımı aşmayın. Manyetik çekirdeğin doygunluğundan ve aşırı ısınmaya ve yanmaya neden olabilecek ani akım artışlarından kaçının;
2. Çalışma frekansının tasarlanan aralıkta olduğundan emin olun. Frekanstaki bir azalma manyetik çekirdek doygunluğuna yol açabilirken, frekanstaki bir artış demir kaybını ve sarımlardaki yüksek frekans kaybını yoğunlaştıracaktır;
3. Yalıtım malzemelerinin yaşlanmasını önleyerek çalışma sıcaklığının yalıtım sistemi sınırının altında olmasını sağlamak için sıcaklık izleme yapın;
4. Doğru akım yanlılığını önleyin. Tam köprü ve yarım köprü devrelerinde, devre tasarımı veya kontrol stratejileri yoluyla asimetrik sürücü voltajının neden olduğu manyetik çekirdek doygunluğunu önleyin;
5. Çevrenin korunmasına dikkat edin. Nemden, iletken tozdan ve aşındırıcı kimyasal maddelerden kaçının. Uzun süreli depolamadan sonra kullanmadan önce, performansı dengelemek için düşük sıcaklıkta yaşlandırma veya kademeli olarak yük voltajı gerçekleştirebilirsiniz.
Ek olarak, yüksek frekanslı transformatörlerin kurulumu ve işlenmesi de özel dikkat gerektirir: kurulum sırasında bobinlerin aşınmasını veya titreşim nedeniyle pimlerin kırılmasını önlemek için sıkıca sabitlenmeleri gerekir; sarma sırasında güvenlik düzenlemelerini karşılamak için yalıtım mesafesi sağlanmalıdır; vakumlu emprenye işlemi mekanik gücü artırabilir, ısı dağılımını ve neme dayanıklılık performansını artırabilir; Pimleri lehimlerken, lehimin bobinlere nüfuz etmesini veya yalıtım katmanını yakmasını önlemek için aşırı ısınmadan kaçının. Test ve doğrulama sürecinde endüktans, kaçak endüktans, dönüş oranı, izolasyon dayanım voltajı vb. tespitine odaklanmak gerekir.
