Modern elektronik cihazların tasarımında ve üretiminde, test sırasında ekipmanın aniden donduğu, veri aktarımında sık sık hata yaşandığı veya ses ekipmanının rahatsız edici bir "vızıltı" sesi çıkardığı durumlarla hiç karşılaştınız mı? Bu görünüşte zor sorunlar genellikle görünmez bir tehditle ilişkilidir: elektromanyetik girişim (EMI).
EMI ile mücadele etmek için bir bileşen, ortak mod kısma filtresi olan "geçit denetleyicisi" rolünü oynar. Bu makale, bu temel bileşenin işlevlerini anlamanıza ve pratik bilgileri paylaşmanıza yardımcı olacaktır.

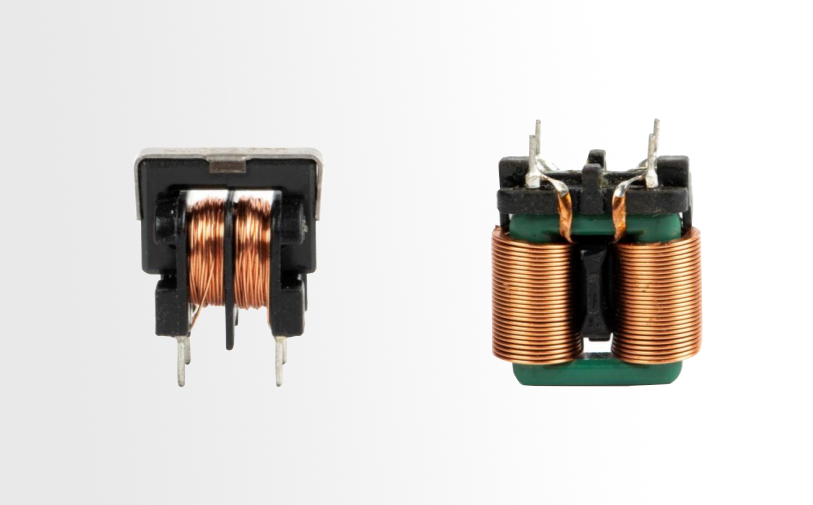

Ortak modlu bir bobin nispeten basit bir yapıya sahiptir: kapalı bir manyetik çekirdek üzerine zıt yönlere ve aynı sayıda dönüşe sahip iki sargı sarılır. Temelde, özellikle devredeki "kötü sinyaller" için bir kontrol noktası görevi görür.
1. Ortak Mod ve Diferansiyel Mod - Filtrenin Hedeflerini Anlamak
Ortak mod bobininin rolünü anlamak için öncelikle bir devredeki iki tür gürültüyü ayırt etmemiz gerekir:
● Diferansiyel mod paraziti -- İki sinyal hattı arasında bulunur (örneğin, bir güç kaynağının canlı ve nötr hattı). Gürültü akımları zıt yönlerde akar ve tipik olarak dahili devre dalgalanmasından kaynaklanır.
● Ortak mod paraziti -- Zemine göre her iki hatta da görünür. Gürültü akımları aynı yönde akar ve genellikle harici elektromanyetik radyasyon veya topraklama döngüsü sorunlarından kaynaklanır.
Bir devreyi bir otoyolla karşılaştırırsak, diferansiyel mod girişimi, yanlış yöne giden bir arabaya benzer; kullanımı nispeten kolaydır. Ancak ortak mod paraziti, tüm yolun titreşmesine benzer; daha yıkıcıdır.
Sihir, manyetik akı iptalinde ve güçlendirilmesinde yatmaktadır.
1. İstenilen sinyallere şeffaf (diferansiyel mod akımı): İki sargıdan (biri içeri, biri dışarı) normal akım aktığında, çekirdekte üretilen manyetik akılar zıttır ve birbirini iptal eder. Bu nedenle bobin, çok az zayıflamayla geçen normal sinyallere karşı çok düşük bir empedans sunar.
2. Paraziti güçlü bir şekilde engeller (ortak mod akımı): Ortak mod gürültüsü ortaya çıktığında, her iki sargıdaki akımlar aynı yönde akar ve aynı yönde akan akışlar üretir. Akıların eklenmesi endüktansın önemli ölçüde artmasına neden olur. Jikle daha sonra gürültüye çok yüksek bir empedans sunarak onu etkili bir şekilde emer veya bloke eder.
Günümüzün dijital çağında, USB iletişiminden ve HDMI yüksek çözünürlüklü iletiminden CAN veri yolu otomotiv elektroniğine kadar, yüksek hızlı sinyallerin söz konusu olduğu her yerde ortak mod bobinleri gereklidir. Özel rolleri şunları içerir:
1. Sinyal kalitesini iyileştirme -- USB, Type-C ve HDMI gibi arayüzler, yüksek frekanslı ortak mod gürültüsünü etkili bir şekilde filtreleyerek veri bütünlüğünü sağlar ve hata oranlarını azaltır.
2. EMC radyasyonunun baskılanması - Ürünlerin EMC (elektromanyetik uyumluluk) testlerini geçmesine yardımcı olmak. Pek çok ürün, sertifikasyon sırasında yayılan emisyon testlerini geçemez ve uygun bir ortak mod şok bobini eklemek çoğu zaman sorunu çözer.
3. Devrelerin korunması - Harici elektrostatik deşarjın veya yüksek frekanslı gürültünün ekipmana girmesini ve talaşlara zarar vermesini veya sistemin çökmesine neden olmasını önler.
Guangdong Haoer Electronics Co., Ltd. yalnızca standart indüktör bileşenleri sağlamakla kalmaz, aynı zamanda eksiksiz EMC çözümleri sunmaya da kararlıdır. Ekipman paraziti, yetersiz filtreleme veya alan kısıtlamaları ile ilgili sorunlarla karşılaşıyorsanız özel numuneler ve teknik destek için lütfen bizimle iletişime geçin.
