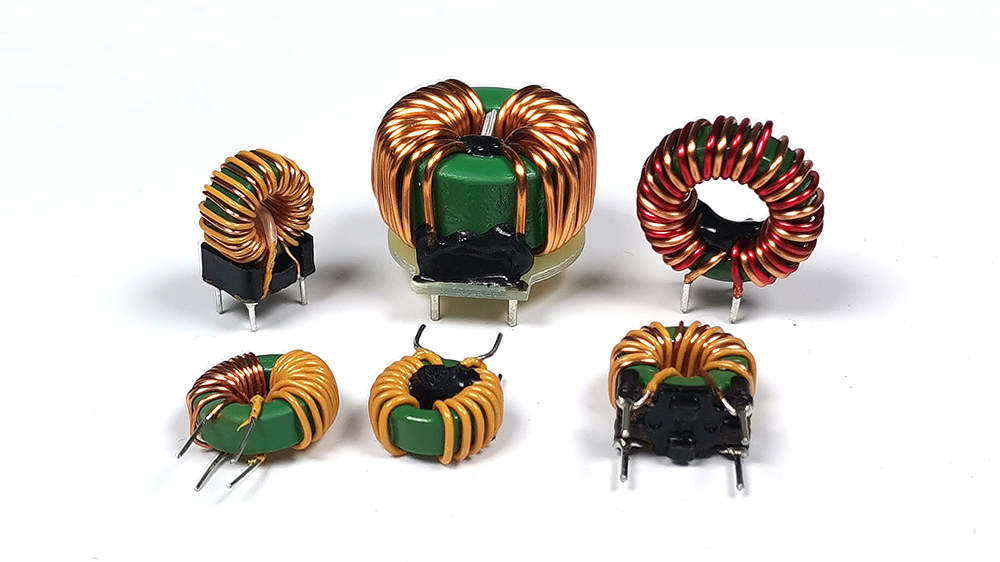

Yüksek Güçlü Toroidal İndüktörler: Neyin Daha Pahalı Olduğunu Değil, Uygun Olanı Seçin

Daha yüksek güç yoğunluğu ve minyatürleştirmeye yönelik trendlerin olduğu günümüzün güç elektroniği endüstrisinde, uygun manyetik bileşen seçimi, verimliliği ve sıcaklık artışını doğrudan etkiler. Birçok alıcı yanlışlıkla daha yüksek fiyatın daha iyi performans anlamına geldiğine inanıyor. Bu makalede nasıl seçileceği anlatılmaktadıryüksek güçlü toroidal indüktörlerperformans ile maliyet arasında doğru dengeyi bulun.

Adım 1: Parametrelerin Arkasındaki Gerçek Gereksinimleri Anlayın

Yüksek güçlü toroidal indüktörlerPV invertörlerinde, enerji depolama dönüştürücülerinde, yüksek güçlü SMPS'de ve EV şarj cihazlarında kullanılır. Yüksek anahtarlama frekanslarında kararlı özellikleri korurken onlarca ila yüzlerce amperlik DC önyargıyı idare etmeleri gerekir.

İki parametre sıklıkla karıştırılır:

● Doyma akımı (Isat) -- Akım yükselmeleri altında ne kadar endüktansın kaldığını gösterir. Çekirdek doyuma ulaştığında endüktans keskin bir şekilde düşer, dalgalanma bastırılması kaybolur ve muhtemelen devre koruması tetiklenir. Mühendislik uygulamaları genellikle tepe akımda %20-30'luk bir endüktans düşüşüne izin verir.
● Sıcaklık artış akımı (Irms) -- Isı üretimiyle ilgilidir. Bakır kaybı (I² × DCR) ve çekirdek kaybı ana ısı kaynaklarıdır. Aşırı sıcaklık artışı indüktörün ömrünü kısaltır ve çevredeki bileşenleri etkiler.

İpucu: İlk geçiş seçimi başarısını artırmak için yalnızca güç değerleri yerine gerçek akım dalga biçimlerini sağlayın.

Adım 2: Doğru Çekirdek Malzemesini Seçin

Çekirdek malzemesi performans sınırlarını belirler. Yüksek güç için ortak seçenekler:

● Sendust (Fe-Si-Al) -- Yüksek güçlü enerji depolama için idealdir. Dağıtılmış hava boşluğu mükemmel DC öngerilim yeteneği sağlar. Sıfıra yakın manyetostriksiyon duyulabilir gürültüyü ortadan kaldırır. Sunucu güç kaynakları ve endüstriyel ekipmanlar için idealdir.
● Ferrit -- Düşük yüksek frekans kaybı ve daha düşük maliyet, ancak sert doygunluk ve zayıf enerji depolama sergiler. Yüksek güçlü uygulamalarda boşluk bırakılmasını gerektirir, bu da proses karmaşıklığını ve sızıntı akışını artırır.
● Demir tozu -- Daha düşük maliyetli, kritik olmayan filtrelemeye veya daha az alan kısıtlı, düşük frekanslı uygulamalara uygundur.

Her devrenin pahalı Sendust'a ihtiyacı yoktur. Gerçek gereksinimlere göre seçim yapın.

Adım 3: Sarma ve Montaj Detaylarına Dikkat Edin

Yüksek güçlü indüktörler kalın mıknatıs teli veya Litz teli kullanır. Sargı tekdüzeliği parazitik kapasitansı ve Q faktörünü etkiler.

Mekanik montaj da önemlidir. Sabitlenmemiş toroidler titreşim altında izolasyonu aşındırarak kısa devreye neden olabilir. Koruyucu seçenekler arasında taban plakaları, ısıyla daralan makaron veya epoksi kaplama yer alır.

Çözüm

Seçmeyüksek güçlü toroidal indüktörlerteknik parametrelerin tam olarak eşleştirilmesiyle ilgilidir. İyi bir tedarikçi yalnızca nitelikli ürünler sağlamakla kalmaz, aynı zamanda ön tasarım desteğini de sağlar. Uygulamanıza neyin uygun olduğunu seçin; en pahalı olanı değil.
