UU Akım Trafosu Filtresi

Temel özellikler ve temel avantajlar

Entegre tasarım:

Haoer Fabrikası tarafından üretilen UU akım trafosu filtresi, akım algılama ve EMI filtreleme fonksiyonlarını tek bir bileşende birleştirerek devre tasarımını basitleştirir, PCB alanı kullanımını azaltır, sistem maliyetlerini düşürür ve ekipman entegrasyonunu geliştirir.

Yüksek hassasiyetli akım tespiti:

U şeklindeki kapalı manyetik devre tasarımı, akım oranı hatası ≤ ±%1, iyi doğrusallık ile yüksek manyetik bağlantı verimliliği sağlar ve endüstriyel düzeyde ölçüm gereksinimlerini karşılayarak 0,1A ila 100A arasındaki akımları doğru bir şekilde tespit edebilir.

Yüksek performanslı ortak mod parazit giderme:

Simetrik sargılarla birleştirilmiş ferrit çekirdek, ortak mod parazitine karşı yüksek bir empedans sunarak güç gürültüsünü, elektromanyetik radyasyonu ve diğer parazit sinyallerini etkili bir şekilde azaltarak ekipmanın CE, FCC ve CQC gibi EMC sertifikalarını geçmesine yardımcı olur.

Geniş bant uyarlanabilirliği:

UU Akım Trafosu Filtresinin çalışma frekansı aralığı 50Hz ila 100MHz'i kapsar ve hem endüstriyel frekans akımlarının tespitini hem de yüksek frekanslı parazitin bastırılmasını dengeler. Anahtarlamalı güç kaynakları, frekans dönüştürücüler ve fotovoltaik invertörler gibi çok çeşitli uygulamalar için uygundur.

Yüksek güvenilirlik ve kararlılık:

Kapalı manyetik devre tasarımı manyetik sızıntıyı azaltır, metal kelepçeler mekanik gücü artırır, sargı herhangi bir gevşeme riski olmadan manyetik çekirdekle yakından birleştirilir. Çalışma sıcaklığı aralığı -40°C ile +125°C arasındadır ve endüstriyel ve otomotiv sınıfı ortamların gereksinimlerini karşılar.

Önemli maliyet etkinliği:

Akım transformatörlerinin ve ortak modlu indüktörlerin ayrı ayrı kullanılmasıyla karşılaştırıldığında entegre tasarım, tedarik ve kurulum maliyetlerini azaltır, üretim verimliliğini artırır ve büyük ölçekli toplu uygulamalar için uygundur.

Şartname ve model:

UU9.8 / UU10.5 / UU15.7 / UU16

U-şekilli kapalı manyetik çekirdek, birbirine birleştirilmiş iki simetrik U-şekilli manganez-çinko ferrit/nikel-çinko ferrit manyetik çekirdekten oluşur. Kapalı bir manyetik devre oluşturmak için çerçeveyle birleştirilir. Manyetik alanı yoğunlaştırabilen ve manyetik sızıntıyı azaltabilen yüksek manyetik geçirgenliğe ve düşük manyetik dirence sahiptir.

Çift sargılı yapı, ana sargıdan (birincil taraf) ve yardımcı sargıdan (ikincil taraf) oluşur: ana sargının daha az dönüşü ve daha kalın tel çapı vardır ve ölçülen devreye seri olarak bağlanır; yardımcı sargının daha fazla dönüşü ve daha ince tel çapı vardır ve sinyal çıkışı ve filtreleme için kullanılır. Ortak mod bastırma ve akım algılama doğruluğunu sağlamak için iki sargı çerçeveye simetrik olarak sarılmıştır.

UU akım trafosu filtresi, entegre tasarımı, yüksek hassasiyetli algılama ve güçlü filtreleme yetenekleriyle modern elektronik cihazlarda akım izleme ve EMC yönetimi için ideal bir seçim haline geldi. Pratikliği, ekonomiyi ve güvenilirliği birleştirir ve ortak mod filtre indüktörlerinde, sürücü transformatörlerinde, akım transformatörlerinde vb. yaygın olarak kullanılır.

Şirket gücü

Guangdong Haoer Electronics Co., Ltd., endüstriyel faaliyetleri 2008 yılına dayanan hassas manyetik bileşenlerin uzman üreticisi olup, yüksek frekanslı transformatörler, filtreler ve indüktörlerin üretimine odaklanmaktadır. Bu bileşenler aydınlatma, ev aletleri, fotovoltaik, UPS, otomotiv elektroniği ve ağ iletişimindeki gelişmiş uygulamalar için gereklidir.

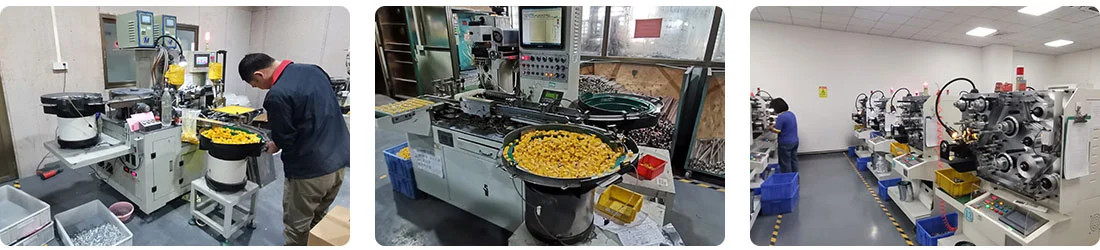

Şirketin üretim kapasitesi dikkate değerdir: Foshan'daki birden fazla üretim tesisi, 1.000'in üzerinde personel ve yıllık 100 milyonun üzerinde üretim. Haoer, ürün güvenilirliğini sağlamak için otomatik üretim ve hassas test altyapısına yatırım yaptı ve CQC, UL, ISO 9000 ve TS 16949 gibi sertifikalara sahiptir.

Yenilik, kalite liderliği ve işbirlikçi büyüme ilkelerine bağlı kalarak Haoer Electronics, küresel elektronik pazarının dinamik gereksinimlerini karşılamak için teknik yeterliliğini geliştirmeye devam ediyor.
