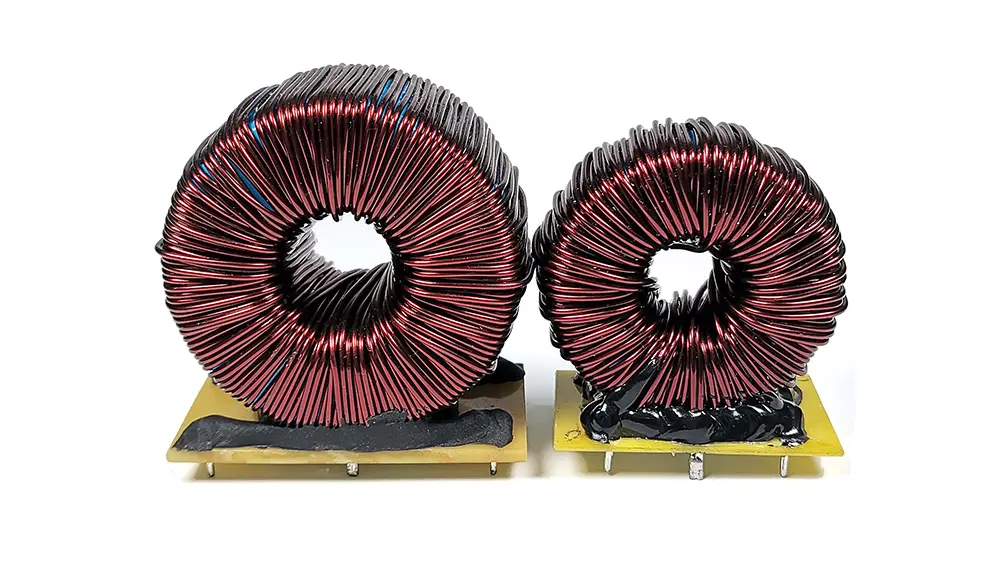

Sendust Toroidal Çekirdek Diferansiyel Mod Şok Bobinleri – Yüksek Akım, Düşük Gürültü, Mükemmel DC Önyargısı

Sendust toroidal çekirdekli indüktörlerYüksek dalgalanma akımı koşulları altında etkili diferansiyel modlu gürültü bastırma arayan güç kaynağı tasarımcıları için yüksek performanslı bir çözümü temsil eder. Elektrik performansı, termal ve manyetik kararlılık ve maliyet verimliliği arasında optimum denge sağlamak üzere tasarlanan bu diferansiyel modlu bobinler, AC hat filtrelemede, DC-DC dönüştürücü çıkış aşamalarında, elektromanyetik girişim (EMI) hat filtrelerinde ve güç faktörü düzeltme (PFC) devrelerinde yaygın olarak kullanılır.

Özellikler

Çalışma Frekans Aralığı: 8 kHz – 1 MHz

Nominal Akım Aralığı: 0,05 A – 2000 A

Çalışma Sıcaklığı Aralığı: −40 °C ila +125 °C

Depolama Sıcaklığı Aralığı: −25 °C ila +85 °C

Depolama Nem Aralığı: %30 – %95 RH

Dış Çap Aralığı: 6 mm – 60 mm

Çekirdek Malzeme ve Temel Teknik Avantajlar

● Sendust (Fe–Si–Al) alaşımlı çekirdek: Düşük çekirdek kaybı, yüksek doygunluk akı yoğunluğu (~1,35 T) ve üstün DC öngerilim yönetimi ile karakterize edilir; önemli DC süperpozisyonu altında kararlı endüktans sağlar.

● Toroidal geometri: Tamamen kapalı bir manyetik yol sağlayarak başıboş manyetik alanları en aza indirir ve EMI radyasyonunu ve eşleşmeyi önemli ölçüde azaltır.

● Akustik açıdan sessiz çalışma: Gürültüye duyarlı uygulamaları destekleyen, tüm çalışma frekansı ve yük aralığında algılanabilir duyulabilir gürültü yoktur.

● Olağanüstü DC öngerilim kararlılığı: Nominal doyma akımında nominal endüktansın %90'ından fazlasını korur ve dinamik yük koşulları altında öngörülebilir filtre davranışı sağlar.

● Geniş akım ölçeklenebilirliği: Düşük güçlü sinyal koşullandırmadan (50 mA) yüksek akımlı endüstriyel PFC ve bara entegre sistemlere (2000 A) kadar uygulamaları kapsar.

Tipik Uygulamalar

● AC Hat İndüktörleri: Aktif ve pasif PFC kademelerinde ve harmonik azaltma ağlarında kullanılır.

● Çıkış Filtresi İndüktörleri: Anahtarlamalı DC çıkışlarını yumuşatmak için düşürme, yükseltme ve geri dönüş topolojilerine entegre edilmiştir.

● EMI Hat Filtreleri: CISPR 22/32 ve EN 55032 standartlarına göre yürütülen EMI bastırmada diferansiyel mod bobinleri olarak kullanılır.

● PFC Bobinleri: Sürekli iletim modu (CCM) ve geçiş modu (TM) güçlendirme PFC dönüştürücüleri için özel olarak optimize edilmiştir.
