EDR Serisi Yüksek Frekans Transformatörleri: Yüksek Güç Yoğunluğu için Düşük Profilli Tasarım

Elektronik sistemlerde daha yüksek güç yoğunluğuna ve minyatürleştirmeye yönelik küresel çaba, manyetik bileşen endüstrisini yeniden şekillendiriyor. Bu dönüşümün merkezinde, zorlu güç elektroniği uygulamaları için kompakt boyutu, mükemmel manyetik korumayı ve yüksek güç işleme kapasitesini birleştiren düşük profilli bir ferrit çekirdek tasarımı olan EDR serisi yüksek frekanslı transformatörler yatıyor.

Teknik Özellikler

Özellikler

• Düşük profilli yapı - Alanı kısıtlı PCB düzenlerine entegrasyonu mümkün kılar.
• Mükemmel manyetik koruma - Elektromanyetik girişimi (EMI) ve karışmayı en aza indirir.
• Küçük hacimde yüksek güç - Kompakt kaplama alanını korurken 800 W'a kadar çıkış gücüne ulaşır.

Tasarım ve Teknik Temel

EDR serisi transformatörler, E tipi, EC, ETD, EER, PQ veya RM çekirdek geometrilerini kullanan düzlemsel ferrit çekirdek mimarisi etrafında inşa edilmiştir. Silindirik merkez sütun tasarımı, bakır kaybını dikdörtgen kesitlere kıyasla yaklaşık %11 azaltırken, daha kolay sarmayı ve iyileştirilmiş ısı dağılımını kolaylaştırır. Alçak profilli yapı, alanın kısıtlı olduğu PCB düzenlerinde yüzeye montaj entegrasyonunu mümkün kılar.

Frekans esnekliği 20 kHz ila 500 kHz arasındadır ve güç kullanımı 10 W ila 800 W arasındadır. Termal performans -25 °C ila +85 °C ve %30 ila %95 nem depolama koşullarıyla -40 °C ila +125 °C çalışma aralığında garanti edilir. Temel malzeme seçenekleri arasında PC40, PC44, PC95 ve yeni nesil PC95D/PC95A yüksek frekanslı düşük kayıplı ferritler yer alır ve geliştiricilere maliyet, geçirgenlik ve çekirdek kaybı özellikleri arasında hassas dengeler sunar.

Uygulamaya Özel Varyantlar

EDR serisi, çeşitli güç dönüştürme ihtiyaçlarını karşılamak için birden fazla mekanik ayak izini kapsar:

• EDR28-- 85-265 VAC giriş voltajlarını ve 4-24 VDC çıkışını destekleyen LED tüp aydınlatması için en popüler tasarım. PC44 çekirdek malzemesiyle birleştirilen EDR28, ultra düşük profilde verimli çıktı elde eder.
• EDR39-- Çok çıkışlı anahtarlamalı güç kaynakları, endüstriyel kontrol sistemleri ve yüksek güçlü adaptörler için uyarlanmış çoklu sargı konfigürasyonu (dört sargı). PC40 manyetik çekirdeklere, düşük sızıntı endüktansına, yüksek dayanım voltajına ve partiler arası sıkı tutarlılığa sahiptir.
• EDR2609/2809/2810/3909-- İletişim ekipmanları, televizyon güç kaynakları, iklimlendirme güç aşamaları, bilgisayar güç sistemleri ve çeşitli DC-DC dönüştürücüler için genel amaçlı ayak izleri.
• EDR3810-- Düşük profilli PCB yerleşimine olanak tanıyan patentli braket tasarımına sahip ultra ince tasarım. PC95D/PC95A düşük kayıplı ferrit çekirdeklerle güçlendirilmiş olup, tam otomatik üretim sayesinde üretim maliyetini düşürürken yüksek verimlilik elde eder.

Performans Farklılaştırıcıları

Düşük Kaçak Endüktans ve EMI Kontrolü

EDR mimarisinin doğasında bulunan kapalı manyetik devre, minimum sızıntı endüktansı ve mükemmel manyetik koruma sağlayarak elektromanyetik paraziti önemli ölçüde azaltır. Bu, özellikle geleneksel çekirdek şekillerinin genellikle EMI uyumluluğuyla mücadele ettiği yüksek frekanslı anahtarlama dönüştürücüleri için kritik öneme sahiptir. Etkili koruma, maliyetli ek filtreleme aşamaları olmadan sıkı EMC sertifikasyonlarından geçmeyi kolaylaştırır.

Üstün Termal Yönetim

Silindirik merkez kolon geometrisi, geleneksel dikdörtgen göbek tasarımlarına kıyasla ısı dağıtımını iyileştirirken, -40 °C ila +125 °C arasındaki geniş çalışma sıcaklığı aralığı, EDR serisini dış mekan ve endüstriyel ortamlar için uygun hale getirir.

Kompakt Boyut, Yüksek Güç Yoğunluğu

Düşük profiline rağmen EDR serisi, 800 W'a kadar çıkış gücü sunarak, LED sürücüler, endüstriyel güç kaynakları ve yerleşik şarj cihazları gibi PCB alanının sınırlı ancak yüksek güce ihtiyaç duyulan uygulamalar için ideal bir seçim olmasını sağlar.

Kalite ve Uyumluluk

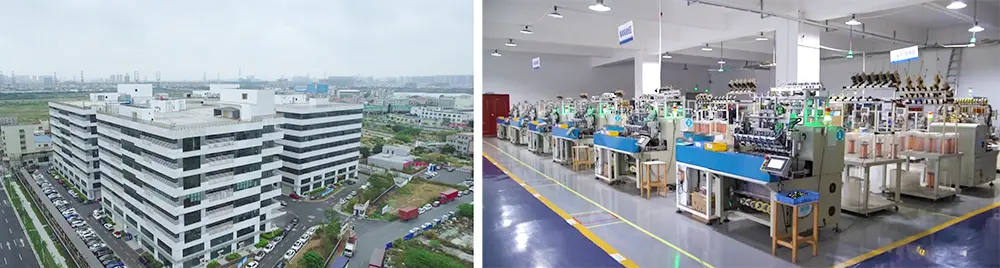

Guangdong Haoer Electronics Co., LTD, IQC'den OQC'ye kadar tam süreçli bir kalite yönetim sistemi altında EDR serisi transformatörler üretmektedir. Her ünite, endüktans, kaçak endüktans, DCR, dayanım gerilimi (Hi‑Pot) ve yalıtım direnci dahil olmak üzere %100 elektrik testinden geçirilir. Çekirdek malzemeler partiye özel RoHS ve REACH raporlarıyla üst düzey tedarikçilere kadar izlenebilir. Ürünler, ihracat pazarlarına yönelik uluslararası güvenlik gerekliliklerine tam uyum sağlayan UL, CE ve ISO9001 standartlarına göre sertifikalandırılmıştır.

EDR serisi, ultra ince LED sürücülerden çok çıkışlı endüstriyel güç kaynaklarına kadar modern güç dönüşümü zorluklarına yönelik çok yönlü, yüksek performanslı bir çözüm sunar. Düşük profilli yapısı, mükemmel manyetik koruması ve küçük hacimde 800 W'a kadar güç sağlama yeteneği ile EDR transformatörleri daha küçük, daha soğuk ve daha verimli güç sistemlerine güvenilir bir yol sağlar.
