Yüksek güçlü elektronik sistemlerde,Large Anahtarlama Güç Kaynağı Düzeneği İndüktörüverimlilik, istikrar ve uzun vadeli güvenilirlik açısından belirleyici bir rol oynar. Endüstriyel otomasyon ve yenilenebilir enerji sistemlerinden telekomünikasyon ve elektrikli araçlara kadar geniş montaj indüktörleri, sorunsuz enerji dönüşümü sağlar ve dalgalanmayı ve elektromanyetik paraziti en aza indirir.
Bu ayrıntılı kılavuz, büyük anahtarlamalı güç kaynağı indüktörlerinin nasıl çalıştığını, yapısal özelliklerini, seçim kriterlerini, malzemelerini, performans parametrelerini ve endüstri uygulamalarını araştırmaktadır. Ayrıca neden profesyonel bir üreticinin seçildiğini de tartışacağız.Haoeroptimum performans ve dayanıklılık sağlar.

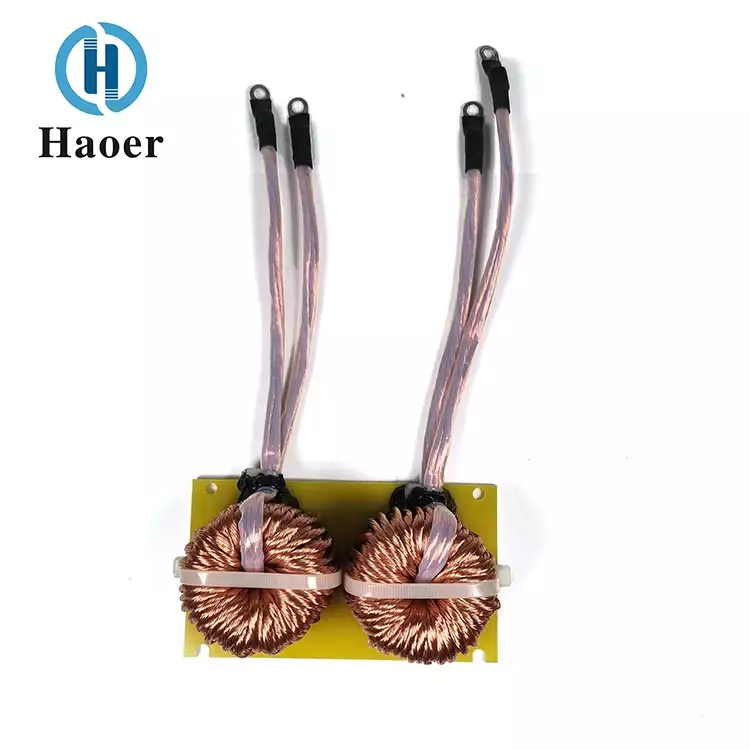

A Büyük Anahtarlamalı Güç Kaynağı Düzeneği İndüktörüanahtarlamalı güç kaynakları (SMPS) için tasarlanmış yüksek akımlı bir manyetik bileşendir. İçinden akım geçtiğinde enerjiyi manyetik alanında depolar ve gerektiğinde bu enerjiyi serbest bırakarak voltajı dengeler ve akım dalgalanmasını yumuşatır.
Küçük yüzeye monte indüktörlerin aksine, büyük montaj indüktörleri aşağıdakiler için üretilmiştir:
Yüksek güçlü sistemlerde anahtarlama frekansları onlarca veya yüzlerce kilohertz'e ulaşabilir. Uygun endüktif filtreleme olmadan sistemlerde şunlar yaşanır:
Büyük montaj indüktörleri şunları sağlar:
Bu, onları endüstriyel güç modülleri ve yüksek yüklü dönüştürücü sistemlerinde vazgeçilmez kılar.
Büyük bir anahtarlamalı güç kaynağı düzeneği indüktörü tipik olarak aşağıdakilerden oluşur:
Bobinden akım geçtiğinde:
Depolanan Enerji:E = ½ L I²
Nerede:
Anahtarlama geçişleri sırasında indüktör, kararlı çıkış voltajını korumak için depolanan enerjiyi serbest bırakır.
| Parametre | Tanım | Performans Üzerindeki Etki |
|---|---|---|
| Endüktans (μH/mH) | Enerji depolama kapasitesi | Dalgalanma bastırma yeteneğini belirler |
| Nominal Akım | Maksimum çalışma akımı | Çekirdek doygunluğunu önler |
| DCR | DC direnci | Daha düşük DCR verimliliği artırır |
| Doygunluk Akımı | Endüktansın önemli ölçüde düştüğü akım | Yüksek yüklü sistemler için kritik |
| Çalışma Sıcaklığı | Termal dayanıklılık aralığı | Kullanım ömrünü belirler |
Doğru parametre seçimi, uzun vadeli güvenilirlik ve optimum sistem performansı sağlar.
Doğru çekirdek malzemesinin seçilmesi sistem verimliliğini ve elektromanyetik uyumluluğu doğrudan etkiler.
Büyük anahtarlamalı güç kaynağı indüktörleri aşağıdaki alanlarda yaygın olarak kullanılır:
Bu endüstrilerin her birinde, istikrarlı akım kontrolü operasyonel güvenilirlik açısından kritik öneme sahiptir.
| Özellik | Standart İndüktör | Büyük Montaj İndüktörü |
|---|---|---|
| Mevcut İşleme | Düşük ila Orta | Yüksek |
| Termal Dağılım | Sınırlı | Geliştirilmiş |
| Mekanik Dayanım | Standart PCB montajı | Güçlendirilmiş yapı |
| Endüstriyel Uygunluk | Tüketici elektroniği | Endüstriyel/Ağır hizmet sistemleri |
Güvenilir bir tedarikçi seçmek, doğru özellikleri seçmek kadar önemlidir. Gibi profesyonel bir üreticiHaoerşunları sağlar:
Haoer, güç kaynağı manyetik bileşenlerinin değiştirilmesinde geniş deneyime sahip olup, her büyük montaj indüktörünün endüstriyel sınıf standartları karşılamasını sağlar.
Doyma, manyetik çekirdek maksimum akı yoğunluğuna ulaştığında meydana gelir. Nominal akımın aşılması endüktansı azaltır ve aşırı ısınmaya neden olabilir.
Düşük DCR'li bakır sargılar, yüksek kaliteli çekirdek malzemeleri ve uygun termal yönetim tasarımı seçilerek.
Evet. Haoer gibi profesyonel üreticiler tamamen özelleştirilmiş endüktans, boyut ve mevcut spesifikasyonlar sunmaktadır.
Endüstriyel indüktörler, spesifikasyonlara uygun şekilde tasarlanıp çalıştırıldığında 10 yılı aşkın bir süre boyunca güvenilir bir şekilde çalışabilir.
A Büyük Anahtarlamalı Güç Kaynağı Düzeneği İndüktörüsadece pasif bir bileşen değildir; yüksek güçlü anahtarlama sistemlerinin omurgasıdır. Dalgalanma kontrolü ve verimliliğin arttırılmasından termal stabilite ve EMI azaltılmasına kadar, modern endüstriyel elektronikteki rolü temeldir.
Doğru özellikleri seçmek ve güvenilir bir üreticiyle çalışmakHaoerüstün performans, güvenilirlik ve uzun vadeli değer sağlar.
