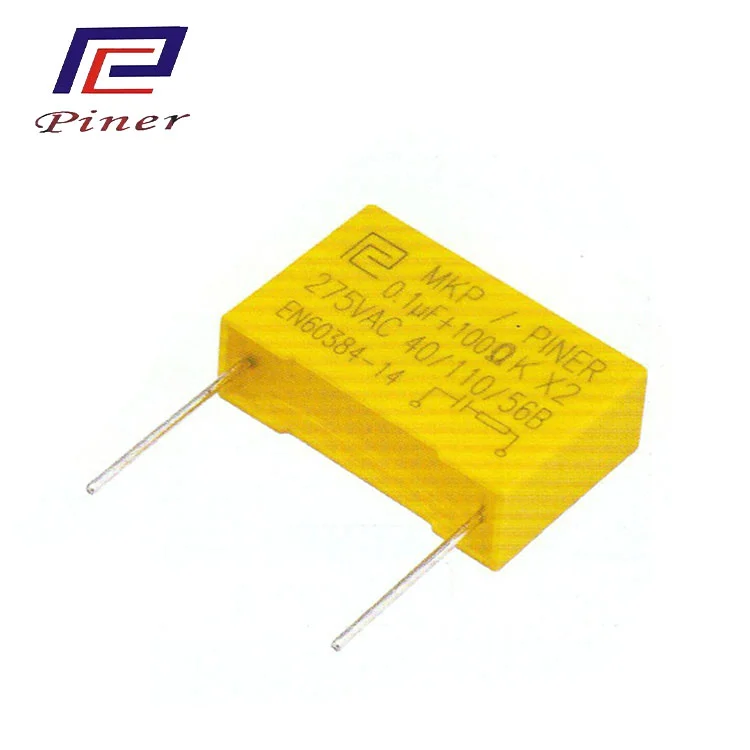

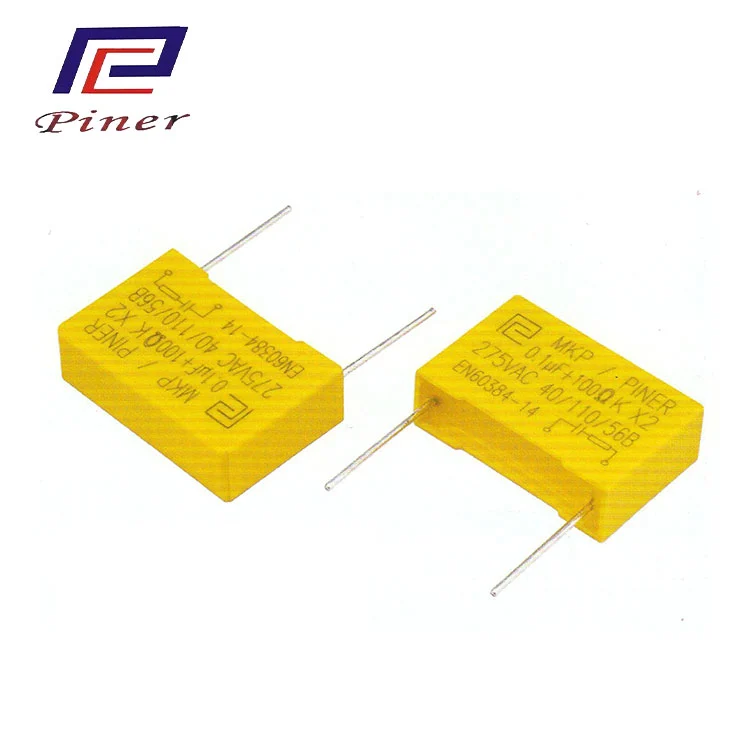

Piner tedarikçileri tarafından üretilen Ark Bastırma Kapasitörü, standartlaştırılmış, tak ve çalıştır "parazit önleme - emme - koruma" kompozit fonksiyon modülü oluşturmak için bir X2 uyumlu kapasitör ve bir direnci dahili veya harici olarak entegre eden bir bileşeni ifade eder. Temelde, AC güç girişi ucu için özel olarak tasarlanmış ve bir sönümleme direnci ile entegre edilmiş bir uyumluluk kapasitörüdür.
X2 kapasitörünün birincil işlevi: diferansiyel modlu filtre kapasitörü olarak, yüksek frekanslı paraziti filtrelemek için canlı kablo (L) ile nötr kablo (N) arasına paralel olarak bağlanır. Güç girişi tarafında, yıldırım dalgalanmaları, endüktif yük anahtarlaması ve elektrostatik deşarjlar tarafından üretilen yüksek enerjili, yüksek voltajlı darbelerden sıklıkla etkilenir.
Her ne kadar X2 kapasitör belirli darbelere (2,5kV gibi) dayanacak şekilde tasarlanmış olsa da, tekrarlanan ve aşırı güçlü darbe darbeleri ürünün ömrünü kısaltacak ve hatta arızalanmasına neden olacaktır. Ek olarak, kapasitör şarj işlemi sırasında büyük bir dalgalanma akımı üretecektir.
Seri direncin temel işlevi:
Sönümleme ve akım sınırlama: Direnç, darbe geldiğinde kapasitörün anlık şarj akımını etkili bir şekilde sınırlayabilir (I = V/R) ve darbe enerjisinin bir kısmını tüketebilir, böylece darbenin kapasitörün kendisi üzerindeki doğrudan etkisini önemli ölçüde azaltabilir.
Kapasitörün korunması ve sistem güvenilirliğinin artırılması: X2 kapasitör kullanılarak sistemin zorlu elektromanyetik ortamlarda ömrü ve kararlılığı önemli ölçüde iyileştirilebilir.
Rezonansın bastırılması: Giriş ucundaki parazitik endüktansın ve X2 kapasitörünün gereksiz rezonans oluşturmasını önleyebilir.
| Referans standardı | GB/T14472 IEC60384-14 |
| İklim kategorisi | 40/110/56B |
| Nominal gerilim | 275VAC ~ 310VAC |
| Kapasitans aralığı | 0,01 uF ~ 0,47 uF |
| Kapasitans toleransı | ±%5(J) ±%10(K) |
| Terminaller arasında Gerilim geçirmez | 4,3Un DC (60s) |
| Terminaller ve kasa arasında | 2*Ur+1500VAC (60s) |
| Direnç toleransı | ±%10(K) |
| Yalıtım direnci (20°C'de) | 30000MΩ(100vdc 60s) |
RC bileşeni X2 (söndürücü) / kapasitör Normal özellikler
Boyut Birimi: mm
| Nominal Kap. (uF) | Direnç (Ω) | W | H | T | P | ΦD |
| 0.01 | 10–2000 | 18 | 13.5 | 6 | 15 | 0.6 |
| 0.022 | 18 | 13 | 7.5 | 15 | 0.6 | |
| 0.033 | 18 | 14.5 | 8.5 | 15 | 0.6 | |
| 0.047 | 18 | 16 | 10 | 15 | 0.8 | |
| 0.068 | 18 | 16 | 10 | 15 | 0.8 | |
| 0.1 | 26.5 | 17 | 8.5 | 22.5 | 0.8 | |
| 0.15 | 26.5 | 19 | 10 | 22.5 | 0.8 | |
| 0.22 | 26.5 | 19 | 10 | 22.5 | 0.8 | |
| 0.33 | 32 | 20 | 11 | 27.5 | 0.8 | |
| 0.47 | 32 | 22 | 13 | 27.5 | 0.8 |
Not: Yukarıdaki boyut yalnızca referans amaçlıdır. Müşterilerin gereksinimlerine göre özelleştirme mevcuttur.
Foshan Pin'er Electronics Co., Ltd. metalize film kapasitörlerin üretimi ve satışı konusunda uzmanlaşmış bir üreticidir. Esas olarak 5 ana metalize film kapasitör serisi üretir: 1. Çift taraflı metalize kapasitör (MMKP) 2. Yüksek frekanslı yüksek voltaj kapasitör (CBB81) 3. Polipropilen film kapasitör (CBB21) 4. Polyester film kapasitör (CL21, CL21X) 5. Kare kabuk kapasitör (MKP, X2), eksenel kapasitör.
Pinr Electronics, ince film kapasitörler ve endüstriyel kapasitörler konusunda uzmanlaşmıştır. Kendi fabrikasına sahip olup ağırlıklı olarak CBB serisi, güvenlik standardı kapasitörler, elektromanyetik pişiriciye özel kapasitörler gibi ürünler üretmektedir.

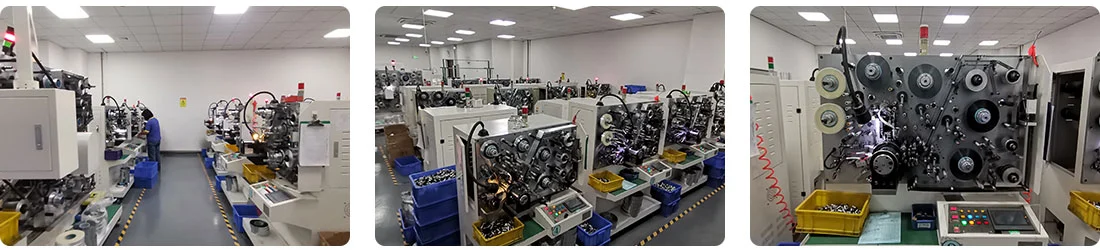

Sahip olunan ekipmanlar: sarım makinesi, altın püskürtme makinesi, tam otomatik kaynak ve montaj makinesi, kondansatör dedektörü, epoksi otomatik karıştırma ve dökme makinesi
Film kapasitörlerin uygulamaları şunları içerir: yeni enerji ve enerji depolama, otomotiv elektroniği ve elektrifikasyon, endüstriyel otomasyon ve güç kaynağı, bilgi ve iletişim teknolojisi, tüketici elektroniği ve ev aletleri; uygulama konumları şunları içerir: IGBT/MOSFET için absorpsiyon koruma devreleri (Snubber), yüksek frekanslı rezonans devrelerinin rezonans boşlukları (LLC topolojisi gibi), AC güç girişinin X2/Y güvenlik çapraz kablo bağlantıları ve tek fazlı motorların yanındaki başlatma/çalıştırma terminalleri; çalışma koşulları altındaki uygulamalar şunları içerir: yüksek frekanslı yüksek voltaj darbeleri, yüksek dalgalı akım ve güvenlik gereksinimleri.
Foshan Pin'er Electronics Co., Ltd., yüksek frekanslı manyetik bileşenler ve kapasitörlerin araştırma ve geliştirmesine odaklanmaya devam edecek ve araştırma ve geliştirmenin yanı sıra akıllı üretimin geliştirilmesine yatırım yapmaya devam edecek. Güç elektroniği teknolojisi dalgasında küresel müşteriler ve ortaklarla birlikte çalışmayı, yan yana ilerlemeyi ve yeşil enerjinin ve verimli güç dönüşümünün gelişimini ortaklaşa teşvik etmeyi sabırsızlıkla bekliyoruz.
Küçük Ayı, Delmar, Meishel, Dongling Weiyou, Yaxuel, Lianrui, Jiewei, Yingke, Yu Long, Tuohao
Soru: Logomuzu ürüne koyabilir misiniz?
Cevap: Evet yapabiliriz.
Soru: Örnek verebilir misiniz?
Cevap: Evet, ancak numunelerin karmaşıklığına ve miktarına göre maliyet belirlenecektir.
Soru: Ürün kalitesi nasıl kontrol ediliyor?
Cevap: Profesyonel bir kalite kontrol ekibimiz ve gelişmiş test ekipmanımız var. Tüm ürünler %100 test edilmektedir.
Soru: Teslimat döngüsü ne kadardır?
Cevap: Düzenli siparişler için genellikle 15 ila 30 gün sürer. Kesin süre, sipariş miktarına ve ürünün karmaşıklığına bağlıdır.
