Film Kondansatörlerinin Elektromanyetik Isıtma Ekipmanlarındaki Uygulamasının Analizi

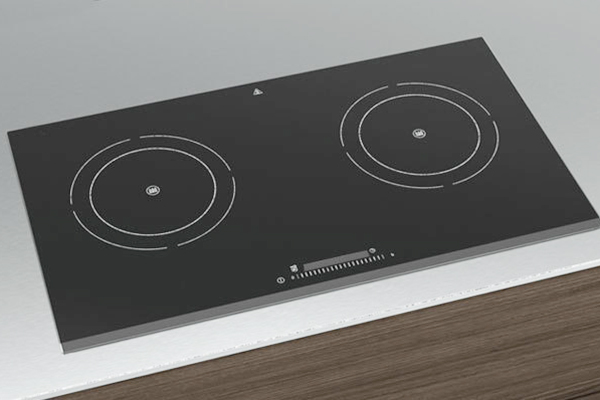

Elektromanyetik ısıtma (IH) teknolojisi, indüksiyon ocakları, IH pirinç pişiricileri, indüksiyonlu su ısıtıcıları, kapatma makineleri ve endüstriyel eritme fırınları dahil olmak üzere ev aletlerinde ve endüstriyel ekipmanlarda yaygın olarak kullanılmaktadır. Bu cihazlar, yarım köprü veya tam köprü invertör devreleri aracılığıyla AC şebekesini veya DC gücünü yüksek frekanslı AC'ye (1 kHz - 1 MHz) dönüştürür. Yüksek frekanslı akım, metal nesnelerde girdap akımlarına neden olan ve ısı üreten alternatif bir manyetik alan oluşturur.

Film kapasitörleri IH devrelerinde üç temel işlevi yerine getiren kritik bir rol oynar:

1. Giriş EMC Filtrelemesi (C1/C2)

Ortak modlu bobinlerle birlikte,filmi kapasitörlerAC girişinde Pi tipi filtreler oluşturur. IGBT yüksek hızlı anahtarlamanın oluşturduğu elektromanyetik paraziti bastırır ve ekipmanı harici şebeke bozulmalarından korur. C1 tipik olarak MKP‑X2 tipi kapasitörler (3 µF -- 10 µF, 275 VAC -- 300 VAC, Y bağlantısı) kullanırken C2, MKP metalize film kapasitörleri (3 µF -- 10 µF, 450 VAC -- 500 VAC, delta bağlantı) kullanır.

2. DC Bağlantısı (C3)

Üç fazlı köprü düzeltmesinden sonra C3, invertör aşaması için titreşimli DC'yi kararlı DC'ye dönüştürmek üzere bir indüktörle çalışır. Başlıca rolü DC-Link desteğidir; IGBT anahtarlaması tarafından üretilen dalgalı akımları ve harmonik voltajları emerek, DC barasında IGBT'lere zarar verebilecek ve ekipmanın ömrünü kısaltabilecek kendi kendine salınımı önler.

3. Yüksek Frekanslı Rezonans Devresi

Rezonans kapasitör (tipik olarak 0,1 µF - 0,8 µF, 1600 V DC'ye kadar derecelendirilmiştir), endüksiyon bobini ile bir tank devresi oluşturarak metal iş parçasında ısı üreten yüksek frekanslı bir salınımlı manyetik alan oluşturur. İndüksiyon ocakları tipik olarak 20 kHz - 40 kHz'de çalışır ve rezonans kapasitör aracılığıyla yüksek dv/dt ve büyük titreşimli akımlar oluşturur.

Neden Film Kapasitörleri?

Metalize polipropilen film kapasitörler aşağıdaki nedenlerden dolayı IH uygulamaları için tercih edilir:

● Düşük yüksek frekans kaybı -- Düşük dağılım faktörü, minimum düzeyde dahili ısınma sağlar.
● Düşük ESR ve ESL -- Isı üretimini en aza indirirken yüksek dalgalı akımları taşımak açısından kritiktir. Gelişmiş MKP kapasitörleri, 15 mΩ'un altında ESR'ye ulaşarak sıcaklık artış riskini önemli ölçüde azaltır.
● Yüksek dv/dt dayanım kapasitesi -- Hızlı voltaj değişikliklerine maruz kalan rezonans devreleri için gereklidir.
● Mükemmel kendi kendini iyileştirme özelliği -- Lokalize dielektrik arıza, büyük bir arıza olmadan giderilerek uzun hizmet ömrü sağlanır.
● Polarize olmayan tasarım -- Devre düzenini basitleştirir ve ters voltajı hasar görmeden barındırır.
● Yüksek güç yoğunluğuna sahip kompakt boyut -- Modern IH cihazları için ince, entegre tasarımlara olanak tanır.

Film kapasitörleriGüvenilir yüksek frekanslı çalışma, verimli enerji dönüşümü ve uzun hizmet ömrü sağlayan elektromanyetik ısıtma ekipmanının vazgeçilmez bileşenleridir. OEM'ler ve güç kaynağı üreticileri için, voltaj değeri, dv/dt özelliği, ESR ve termal performans dahil olmak üzere uygun spesifikasyonlara sahip film kapasitörlerinin seçilmesi, ürün güvenilirliğini ve pazarda rekabet gücünü sağlamak için çok önemlidir.
