Devre tasarımında indüktörler ve transformatörler son derece özelleştirilebilir manyetik bileşenlerdir. Standart kullanıma hazır parçaların aksine, bunların tasarımında, özel müşteri gereksinimlerini karşılamak için üretim fizibilitesinin yanı sıra endüktans, çalışma frekansı, güç değeri, ısı dağılımı, alan kısıtlamaları ve elektromanyetik uyumluluk gibi birden fazla parametrenin dikkate alınması gerekir.

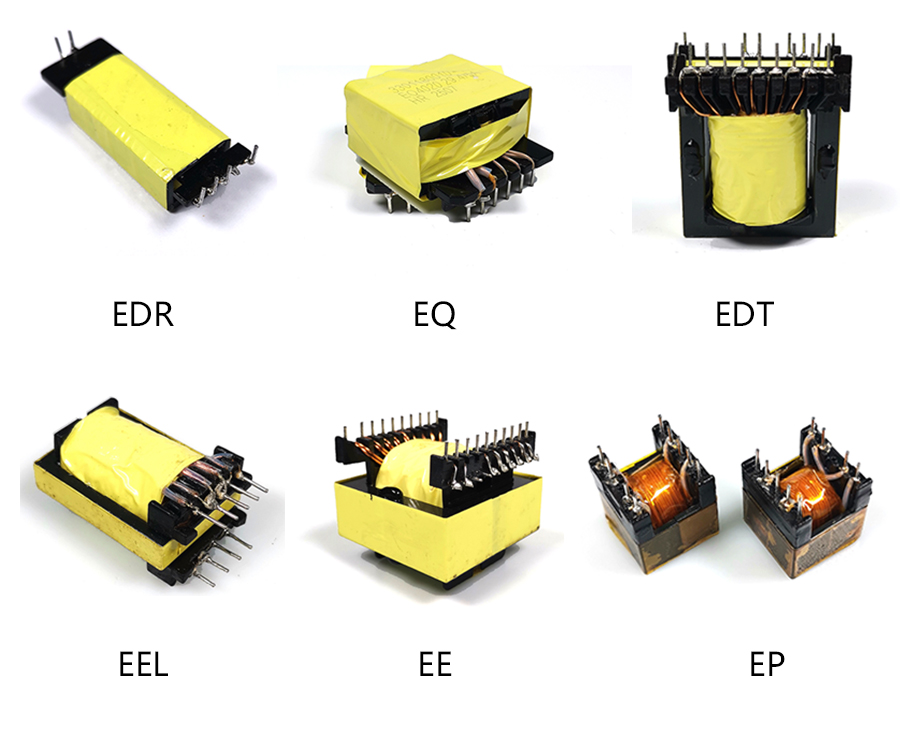

Manyetik çekirdek herhangi bir indüktörün veya transformatörün kalbidir. Malzemesi ve geometrisi bileşenin performansını doğrudan belirler. Aşağıda, deneyimlerimize dayanarak en yaygın çekirdek şekillerinin temel özelliklerini ve tipik uygulamalarını tanıtıyoruz.Guangdong Haoer Electronics Co., Ltd.ve Foshan Pin'er Electronics Co., Ltd.
1. E Çekirdek
Özellikler: Geniş kurşun alanı, kolay sarma ve bağlantı; geniş frekans ve voltaj aralığı, yüksek çıkış gücü, iyi termal stabilite.
Uygulamalar: Program kontrollü anahtarlı güç kaynakları, LCD ekranlı güç kaynakları, yüksek güçlü UPS invertörleri, bilgisayar güç kaynakları, enerji tasarruflu lambalar.
2. Düzlemsel E Çekirdek
Özellikler: Yüksek frekanslara uygun kompakt boyut; Sıkı bağlantı ve düşük kayıp için bobinin üst kısmında hava boşluğu. Sıcaklık artışıyla kayıp azalır ve aşırı ısınmanın önlenmesine yardımcı olur.
Uygulamalar: Güç dönüştürme transformatörleri ve bobinleri, DVD güç kaynakları, kamera flaşları, iletişim ekipmanları ve diğer küçük elektronik cihazlar.
3. AK Çekirdeği
Özellikler: İyi manyetik koruma, düşük dağıtılmış kapasitans, düşük iletim kaybı, yüksek endüktans, düşük kaçak endüktans, düzgün manyetik alan. Bobin, kolay çoklu çıkışlı transformatör tasarımı için birden fazla pime sahiptir.
Uygulamalar: Geniş bant transformatörler, indüktörler, izolasyon transformatörleri, uyum transformatörleri - program kontrollü anahtar terminallerinde ve hassas elektronik ekipmanlarda yaygın olarak kullanılır.
4. EQ Çekirdeği
Özellikler: Aynı zamanda çok çıkışlı tasarımlara uygun mükemmel koruma, düşük dağıtılmış kapasitans, yüksek endüktans ve tekdüze bir alan sunar.
Uygulamalar: Geniş bant transformatörler, indüktörler, izolasyon transformatörleri, anahtarlamalı güç kaynağı transformatörleri, elektronik balastlar.
5. ER Çekirdeği
Özellikler: Optimize edilmiş bağlantı konumu; yuvarlak orta ayak, sarmayı kolaylaştırır ve daha fazla sarma alanı sağlayarak yüksek güçlü, düşük sızıntılı transformatörlere olanak tanır.
Uygulamalar: Anahtarlamalı güç kaynağı transformatörleri, darbe transformatörleri, elektronik balastlar.
6. ETD Çekirdeği
Özellikler: Kolay sarma ve geniş pencere alanı için yuvarlak orta ayak; Yüksek güç ve düşük sızıntı arasında iyi bir denge. Ayrıca montaj maliyeti, güvenlik uyumluluğu, EMI koruması ve standardizasyon konularında da iyi performans gösterir.
Uygulamalar: Anahtarlamalı güç kaynakları, iletim transformatörleri, elektronik balastlar - ev aletleri, telekomünikasyon, aydınlatma, ofis otomasyonu, askeri, OA ekipmanı, elektronik aletler ve havacılıkta kullanılır.
7. EP Çekirdeği
Özellikler: Mükemmel manyetik koruma, düşük dağıtılmış kapasitans, düşük kayıp, yüksek endüktans, düşük sızıntı, düzgün alan; çok pimli bobin, çoklu çıkışlı tasarımları destekler.
Uygulamalar: Geniş bant transformatörler, indüktörler, izolasyon transformatörleri, uyum transformatörleri - program kontrollü anahtarlarda ve hassas elektroniklerde yaygındır.
8. EFD Çekirdeği
Özellikler: Düşük termal direnç, düşük kayıp, yüksek güç yoğunluğu, geniş frekans aralığı; hafif, rasyonel yapıda, yüzeye montaja uygun.
Uygulamalar: Küçük boyutlu ancak yüksek güç gereksinimleri olan transformatörler - örneğin hassas aletler, modül güç kaynakları, bilgisayar terminal çıkışları.
9. U Çekirdek
Özellikler: Küçük empedans sapması, yüksek çıkış akımı, yüksek endüktans, harmoniklerin etkili şekilde bastırılması.
Uygulamalar: Ortak mod filtreleme transformatörleri - renkli TV'lerde, bilgisayarlarda, monitörlerde ve diğer elektronik cihazlarda yaygın olarak kullanılır.
10. P (Çömlek) Çekirdek
Özellikler: Küçük boyut, yüksek empedans, kolay sarma, koruma ve ısı dağılımı arasında iyi bir denge.
Uygulamalar: Taşıyıcı filtreler, yüksek hassasiyetli sensörler, yüksek verimli sensörler, güç dönüşüm transformatörleri.
11. Güç Kalitesi Çekirdeği
Özellikler: Düşük kayıp, düşük sıcaklık artışı, iyi gürültü bağışıklığı; makul şekli, geniş bir güç aralığını (50W‑1000W) kapsar, montaj alanından tasarruf sağlar. Kolay sarma için çoklu pimler, düşük montaj maliyeti, güvenlik gereksinimlerini karşılaması kolay, ancak standartlaştırılması daha zordur.
Uygulamalar: Ana güç transformatörleri, tahrik transformatörleri, yumuşatma bobinleri, yardımcı güç transformatörleri - çoğunlukla ağ oluşturma, telekom, güç kaynakları ve elektrikli ekipmanlarda kullanılır.
12. PM Çekirdeği
Özellikler: Düşük kaçak akı, düşük kayıp, yüksek güç, düşük dağıtılmış kapasitans.
Uygulamalar: Ana transformatörler, sürücü transformatörleri - genellikle ultrasonik temizlemede, lazer ekipmanında ve diğer yüksek güçlü uygulamalarda kullanılır.
13. RM Çekirdeği
Özellikler: Mükemmel koruma, güçlü anti-parazit, düşük sızıntı, düşük dağıtılmış kapasitans; çok pimli bobin, çok çıkışlı tasarımlara ve yüksek yoğunluklu montaja olanak tanır. Ancak ısı dağıtımı nispeten zayıftır ve güvenlik uyumluluk maliyetleri daha yüksektir.
Uygulamalar: Yardımcı güç transformatörleri, sürücü transformatörleri, geniş bant transformatörleri, taşıyıcı filtreler, yüksek kararlılık filtreleri - taşıyıcı iletişimde, ağ oluşturmada, dijital devrelerde, TV'de ve elektronik cihazlarda yaygın olarak kullanılır.
Son Not
Yukarıdakiler, her bir çekirdek şeklinin temel özelliklerini ve tipik kullanımlarını kapsar. Uygulamada nihai seçim aynı zamanda çalışma sıklığını, güç seviyesini, soğutma koşullarını ve bütçeyi de dikkate almalıdır. Guangdong Haoer Electronics Co., Ltd. ve Foshan Pin'er Electronics Co., Ltd.'deki ekibimiz, özel uygulamanıza göre özelleştirilmiş çekirdek ve manyetik bileşen çözümleri sağlayabilir.
