Birçok kişi yanlışlıkla buna inanıyorgüç kaynaklarını değiştirmeve geleneksel güç transformatörleri aynıdır çünkü her ikisi de 220V AC'yi düşük voltajlı DC'ye dönüştürür. Ancak çalışma prensibi, performans ve uygulama açısından önemli ölçüde farklılık gösterirler.
Geleneksel güç transformatörü (doğrusal güç kaynağı): Doğrudan 50/60 Hz şebeke frekansında çalışır. Gerilim, bir demir çekirdek ve bakır sargılar kullanılarak elektromanyetik indüksiyon yoluyla dönüştürülür. Düşürülmüş AC daha sonra doğrultulur ve DC üretmek için filtrelenir.

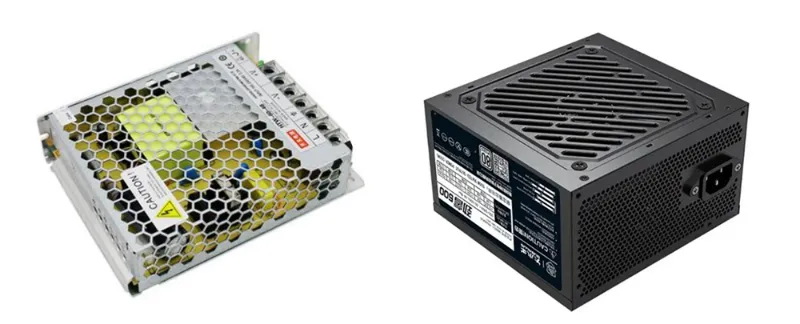

Anahtarlamalı güç kaynağı: Önce girişi AC'den DC'ye doğrultur, ardından DC'yi yüksek frekanslı darbelere bölmek için yüksek frekanslı bir anahtarlama transistörü (onlarca kHz'den birkaç MHz'e) kullanır. Bu darbeler, voltaj dönüşümü için yüksek frekanslı bir transformatörden geçer ve sonunda kararlı DC çıkışı için düzeltilir ve filtrelenir. Yüksek çalışma frekansı, transformatör çekirdeğinin boyutunu ve ağırlığını büyük ölçüde azaltır.
Aynı çıkış gücü için geleneksel bir transformatör, anahtarlamalı bir güç kaynağından 5 ila 10 kat daha büyük ve daha ağırdır. Örneğin, 100 VA'lık geleneksel bir transformatörün ağırlığı 500 gramın üzerinde olabilirken eşdeğer güce sahip bir anahtarlamalı güç kaynağının ağırlığı tipik olarak onlarca gramdır.
Geleneksel transformatörler %60-%80 verimliliğe sahiptir ve geri kalan enerji ısı olarak kaybedilir. Anahtarlamalı güç kaynakları genellikle %85'in üzerinde verimlilik elde eder ve iyi tasarlanmış üniteler %95'i aşabilir. Böylece kaynakları değiştirmek daha az ısı üretir ve daha fazla enerji tasarrufu sağlar.
Geleneksel transformatörler yüksek frekanslı anahtarlama gürültüsü üretmez. Çıkış dalga biçimleri düzgündür ve elektromanyetik girişim (EMI) çok düşüktür. Bu, onları yüksek kaliteli ses ve hassas ölçüm cihazları gibi temiz güç gerektiren uygulamalar için uygun hale getirir.
Güç kaynaklarını değiştirmedahili yüksek frekanslı anahtarlama nedeniyle bir miktar EMI ve çıkış dalgalanması üretir. İyi tasarımlarda paraziti kontrol altına almak için filtreleme ve koruma bulunur, ancak düşük kaliteli üniteler yakındaki kablosuz veya ses ekipmanlarını olumsuz yönde etkileyebilir.
Geleneksel transformatörler tipik olarak tek bir nominal giriş voltajı için tasarlanmıştır (örneğin, 220V ±%10). Farklı voltaj standartları (örneğin 110V ve 220V) arasında geçiş yapmak, transformatörün değiştirilmesini veya muslukların ayarlanmasını gerektirir. Anahtarlamalı güç kaynakları genellikle geniş bir giriş aralığı kullanır (örn. 85V–264V), bu da onları evrensel ve daha uyarlanabilir hale getirir.
Telefon şarj cihazları, yönlendirici adaptörleri, dizüstü bilgisayar güç kaynakları, LED sürücüleri ve televizyonlar dahil olmak üzere çoğu tüketici elektroniği ürünü artık anahtarlamalı güç kaynakları kullanıyor. Geleneksel transformatörler yalnızca düşük parazit veya yüksek güvenilirlik gerektiren niş uygulamalarda kalır (örneğin, bazı ses ekipmanları, endüstriyel kontroller ve eski cihazların onarımı).
Özetle,güç kaynaklarını değiştirmegeleneksel transformatörlere kıyasla üstün verimlilik, boyut, ağırlık ve maliyet sunar ve ana akım teknoloji haline gelmiştir. Bu farklılıkları anlamak, bir cihazdaki güç kaynağı tipinin doğru şekilde belirlenmesine ve satın alma veya onarım sırasında bilinçli seçimler yapılmasına yardımcı olur.
-
