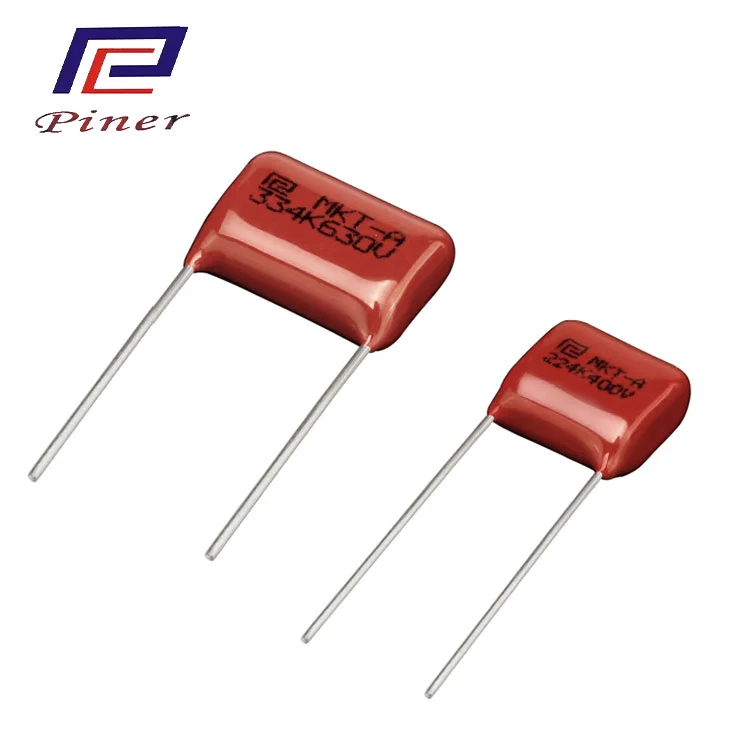

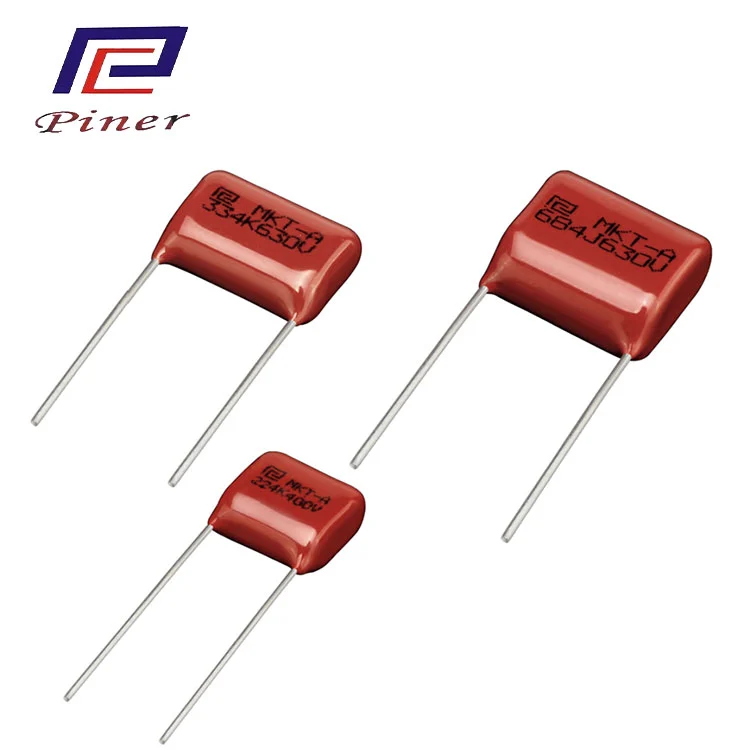

Ateşleme Devresi Kondansatörü

Piner Üreticisi tarafından üretilen Ateşleme Devresi Kondansatörü, metalize polyester (PET) film kapasitörleri kullanan ateşleme sistemleri için özel bir modeldir. Çeşitli yüksek voltajlı elektronik ateşleme devrelerinin anlık yüksek voltaj darbeleri, yüksek frekanslı şarj ve deşarj ve yüksek sıcaklık titreşim çekirdek koşulları için özelleştirilmiştir. Yüksek voltaj darbe direnci, hızlı şarj ve deşarj ve yüksek sıcaklıkta titreşim direnci özelliklerine odaklanır. Ateşleme sisteminde enerji depolama - anlık enerji salınımı elde etmek için önemli bir bileşendir. İçten yanmalı motorlarda, yakıt ekipmanlarında vb. ateşleme devrelerinin özel gereksinimlerini mükemmel şekilde karşılar. Genel amaçlı MKT kapasitör ile karşılaştırıldığında darbe direncinde, çevrim hizmet ömründe ve zorlu çalışma koşullarına uyum sağlamada niteliksel bir iyileşme sağlar. Otomobillerde, motosikletlerde, yakıtla çalışan ekipmanlarda ve endüstriyel/askeri ateşleme cihazlarında yaygın olarak kullanılmaktadır.

Olağanüstü derecede güçlü yüksek voltaj darbe direnci:

Ateşleme sırasında anlık yüksek voltaj darbesi için özel olarak tasarlanmış olup, arıza veya korona deşarjı olmadan, nominal voltajın birkaç katı yüksek frekanslı darbe darbelerine dayanabilir. Darbe tepkisi hızlıdır ve ateşleme devresinin "anlık yüksek voltajlı enerji salınımı" gereksinimlerini mükemmel şekilde karşılar;

· Verimli ve hızlı şarj ve deşarj özelliği:

Çekirdek son derece düşük dirence sahiptir ve endüktif olmayan yapı tasarımı, şarj ve deşarj kayıplarını azaltır, hızlı enerji depolama - anlık enerji salınımı sağlar, yeterli ateşleme kıvılcım enerjisi sağlar ve zayıf ateşleme ve alev sönmesi gibi sorunları çözer;

· 120°C sıcaklık aralığında kararlı çalışma:

Nominal çalışma sıcaklığı -40°C ila +120°C arasındadır. Motor bölmeleri ve yakıt sobası boşlukları gibi yüksek sıcaklıktaki çalışma koşullarına uyum sağlayabilir. Yüksek sıcaklıklarda yalıtım direnci ve kapasitesi önemli ölçüde azalmaz, düşük sıcaklıklarda ise performans donması yaşanmaz. Dış mekan ve araç kullanımının karmaşık yüksek sıcaklıktaki ortamlarını karşılar;

· Ultra yüksek frekanslı şarj ve deşarj döngüsü:

Şarj etme ve boşaltma döngülerinin sayısı ≥ 10⁶ kat olup, genel MKT kapasitörlerininkini çok aşar. Yakıt ekipmanının uzun süreli yüksek frekanslı ateşlemesinin kullanım gereksinimlerini karşılayabilir ve servis ömrü bir bütün olarak ateşleme sistemiyle eşleşir;

· Yüksek sıcaklıkta güvenilir kendi kendini iyileştirme:

Kalınlaştırılmış yüksek yoğunluklu metalize elektrotlar, kendi kendini onaran tetikleme mekanizmasını optimize eder. 120°C yüksek sıcaklık ve yüksek voltaj darbeli ikili koşullar altında, yerel arıza anında tamamlanarak kapasitör arızasından kaçınılır ve ateşleme sisteminin çökmesine neden olur;

· Mükemmel titreşim ve şok direnci:

Çekirdek gövde sıkıca sabitlenmiştir ve pimler güçlendirilmiş ve kaynaklanmıştır. Araç/mobil yakıt ekipmanının yüksek frekanslı titreşimlerine (araç titreşim standartlarına uygun olarak), gövde gevşemesi veya pim kırılması olmadan dayanabilir ve mobil/sabit ateşleme ekipmanı için uygundur;

· Zorlu çevre koşullarına dayanıklılık:

Tamamen kapalı epoksi ambalaj, neme, yağa, toza dayanıklı, yağ lekelerinde, yakıt ekipmanlarının yağ dumanlarında ve endüstriyel ekipmanların toz koşullarında uzun süre çalışabilir ve yalıtım performansı düşmez;

· Polar olmayan tasarım, esnek kurulum:

Pozitif ve negatif kutupları ayırmaya gerek yok. Ateşleme devresinin darbe DC senaryolarına doğrudan uyum sağlayabilir. Pim aralığı standartlaştırılmıştır, çeşitli ateşleme modülleri ve ateşleyicilerin PCB yerleştirme / kablo tesisatı kurulumuna uygundur ve devrede ilave bir ayarlama yapılmasına gerek yoktur.

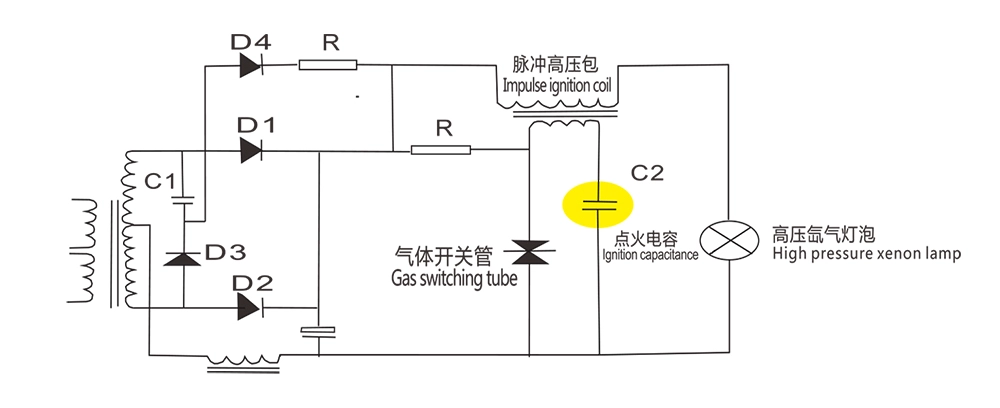

Tipik devre uygulaması

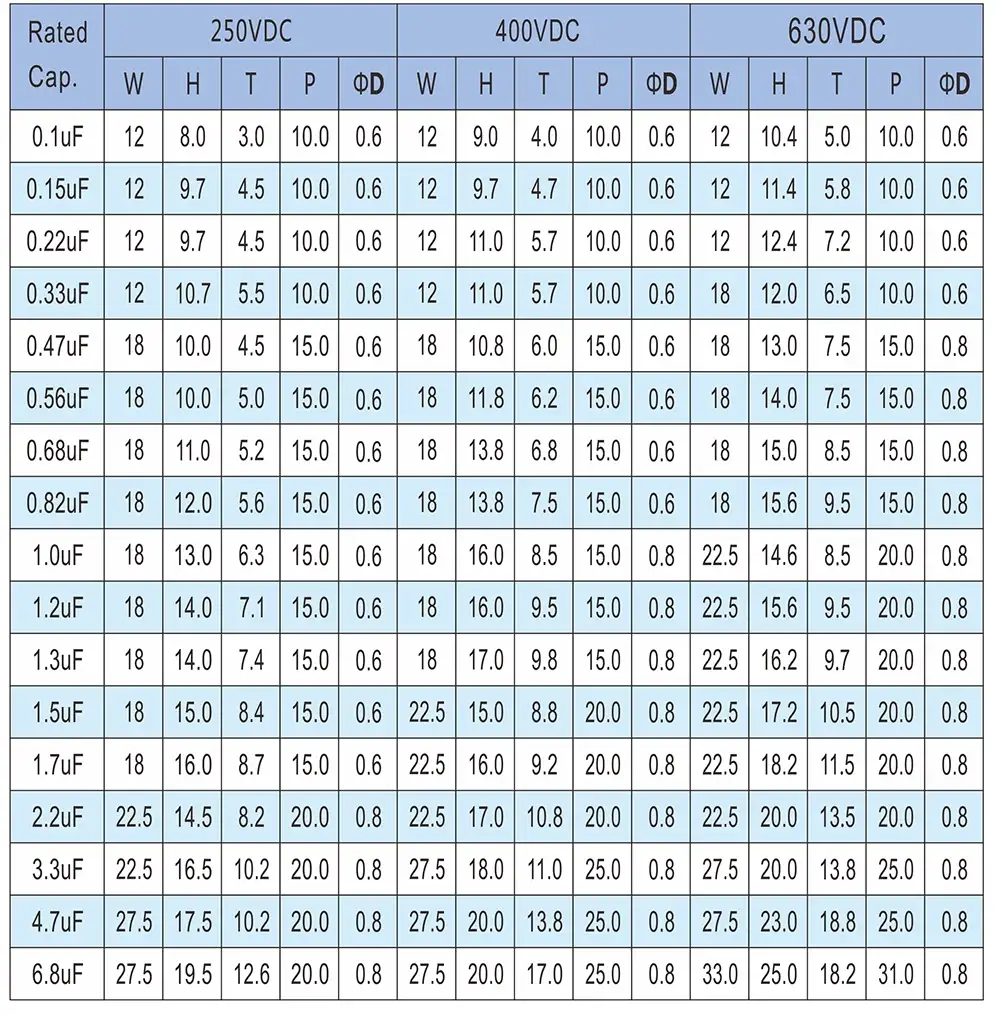

MKT Normal özellikler

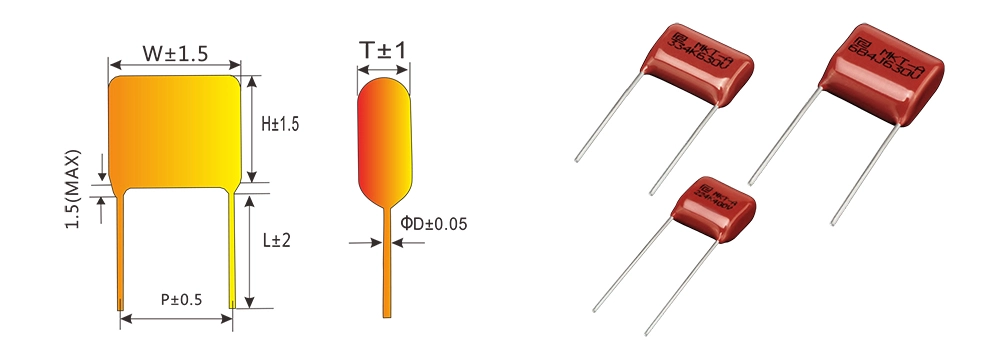

MKT Film Kapasitör Boyut Birimi: mm

Not: Yukarıdaki boyut yalnızca referans amaçlıdır. Müşterilerin ihtiyaçlarına göre özelleştirme mevcuttur.

Uygulama alanları

Ateşleme Devresi Kondansatörü, tüm yüksek voltajlı elektronik ateşleme sistemleri için özel bir çekirdek bileşendir. Sivil ateşleme cihazları ve endüstriyel ateşleme ekipmanlarının yanı sıra "yüksek voltajlı darbe ateşlemesi ve anında enerji depolama salınımı" gerektiren yakıtla çalışan ekipmanlarda yaygın olarak kullanılır. Tipik uygulamalar aşağıdaki gibidir:

1. Araç yakıtıyla çalışan ekipmanlar: Elektronik ateşleyiciler (CDI), ateşleme modülleri, otomobiller, motosikletler ve üç tekerlekli bisikletler için yüksek voltaj paketleri yardımcı devreleri; ateşleme için enerjinin depolanmasından ve anında serbest bırakılmasından, ateşleme verimliliğinin arttırılmasından sorumludur;

2. Genel yakıtla çalışan makineler: Benzinli jeneratörler, dizel motorlar, motorlu testereler, çim biçme makineleri, püskürtücüler vb. gibi yakıtla çalışan küçük makineler için, dış mekandaki mobil, yüksek sıcaklık ve titreşim ortamlarındaki karmaşık çalışma koşullarına uygun ateşleme devreleri;

3. Sivil yakıt sobaları / ısıtma ekipmanı: Gaz sobaları, sıvılaştırılmış gaz sobaları, yakıt ısıtıcıları, barbekü ızgaraları vb. için yüksek voltajlı elektronik ateşleme cihazları, soba boşluklarının yüksek sıcaklık ve yağ lekeli çalışma koşullarına yönelik uyumluluk sorunlarını çözer;

4. Endüstriyel ateşleme ekipmanı: Endüstriyel kazanlar, yakma fırınları, yakıt fırınları ve boya pişirme odaları için yüksek sıcaklık, toz ve sık ateşleme gereksinimleri olan endüstriyel alanlar için uygun elektronik ateşleme sistemleri;

5. Gemi / inşaat makineleri ateşleme sistemleri: Gemilerdeki yüksek nem ve inşaat makinelerinden kaynaklanan titreşim gibi zorlu çalışma koşullarına uyarlanmış, gemi dizel motorları, ekskavatörler, yükleyiciler vb. için ateşleme modülleri;

6. Diğer yüksek voltajlı ateşleme cihazları: Havai fişek ateşleme cihazları, dış mekan ateşleme cihazları vb. için istikrarlı enerji depolama ve serbest bırakma desteği sağlayan özel yüksek voltajlı darbe ateşleme ekipmanı.

Fabrika Gücü

Foshan Pin'er Electronics Co., Ltd. film kapasitörlerinin yerli profesyonel üreticisidir. Metalize polipropilen film kapasitörlerin araştırılması, üretimi ve satışına odaklanmaktadır. Şirket, "teknoloji odaklı, önce kalite" kavramına bağlı kalmakta ve yeni enerji, endüstriyel kontrol ve tüketici elektroniği alanları için yüksek güvenilirliğe sahip kapasitör ürünleri sağlayan malzemelerden bitmiş ürünlere kadar tam süreçli, kendi kendini kontrol eden bir sistem kurmuştur.

Pir Elektronik, kalite ve verimliliği sağlamak için kendisini endüstri lideri tam otomatik üretim ve test ekipmanlarıyla donatmıştır:

Yüksek hızlı sarma makinesi: Filmlerin hassas şekilde sarılmasını sağlayarak ürün tutarlılığını sağlar;

Vakumlu elektrokaplama makinesi: Elektrot iletkenliğini ve dalgalanma direnci kapasitesini artırır;

Tam otomatik kaynak montaj makinesi: Görsel konumlandırma ve lazer kaynağı sağlayarak üretim verimliliğini artırır;

Akıllı Kapasitör Test Cihazı: Ürün için kapsamlı parametre testleri ve veri izlenebilirliği gerçekleştirir;

Epoksi karıştırma ve dökme makinesi: Ürünlerin nem geçirmezlik ve yalıtım özelliklerini artırarak kabarcıksız paketleme sağlar.

Gelişmiş ekipman ve sıkı kalite kontrolü sayesinde Piel Electronics, her ürünün istikrarlı bir performansa sahip olmasını, güvenilir ve dayanıklı olmasını sağlayarak tam üretim izlenebilirliği sağlar.
