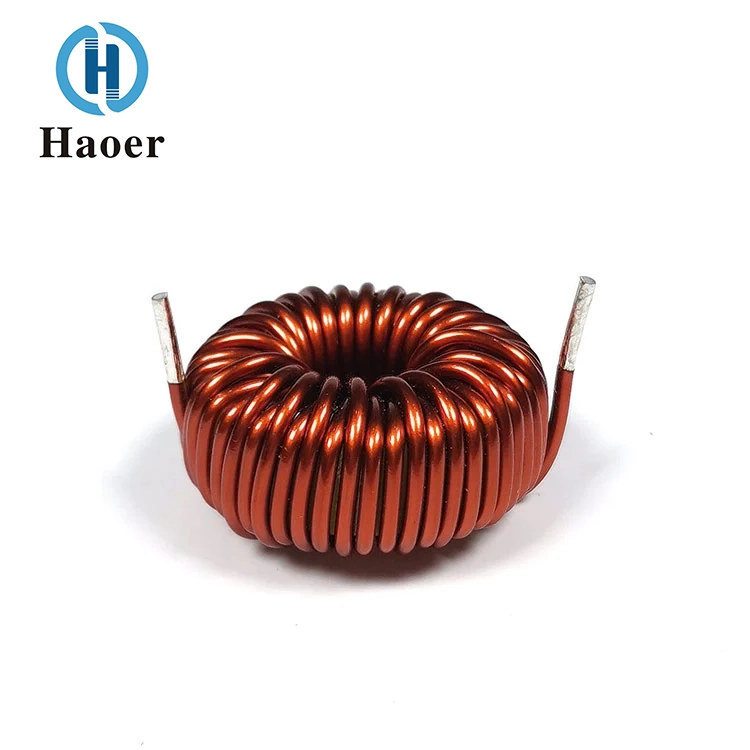

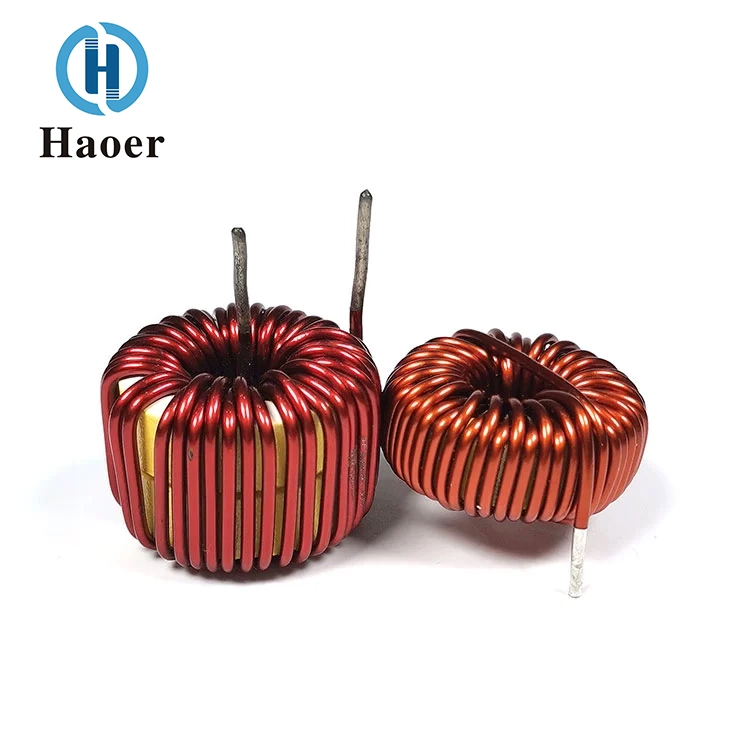

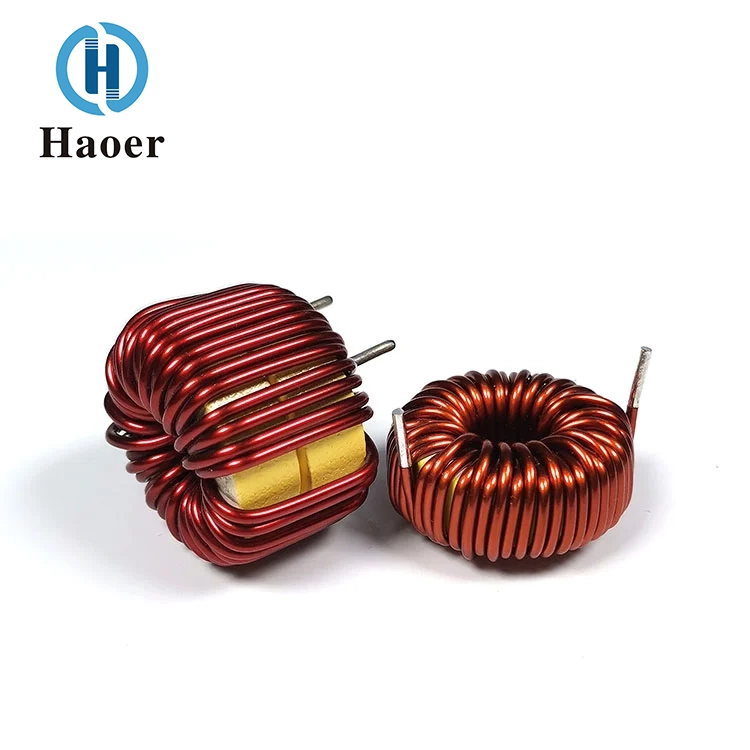

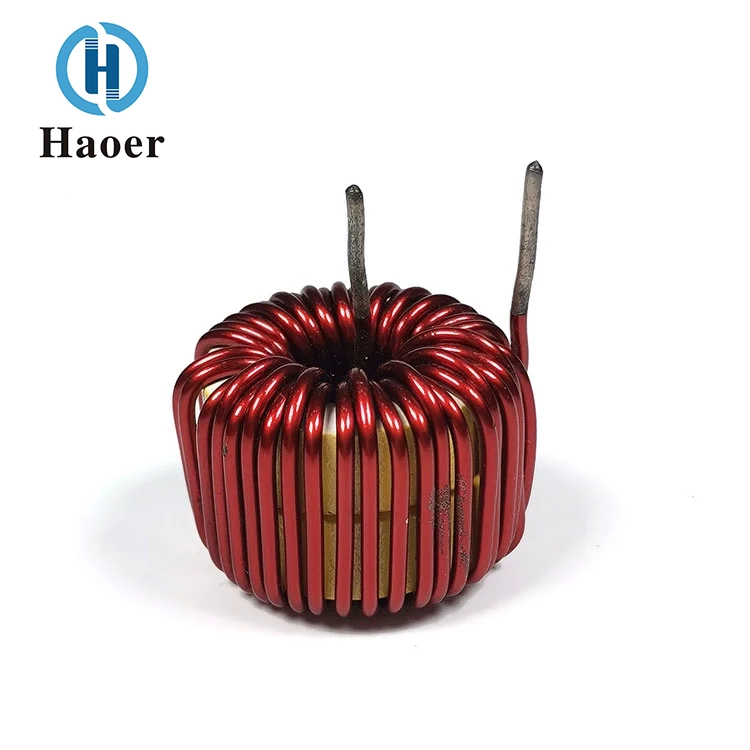

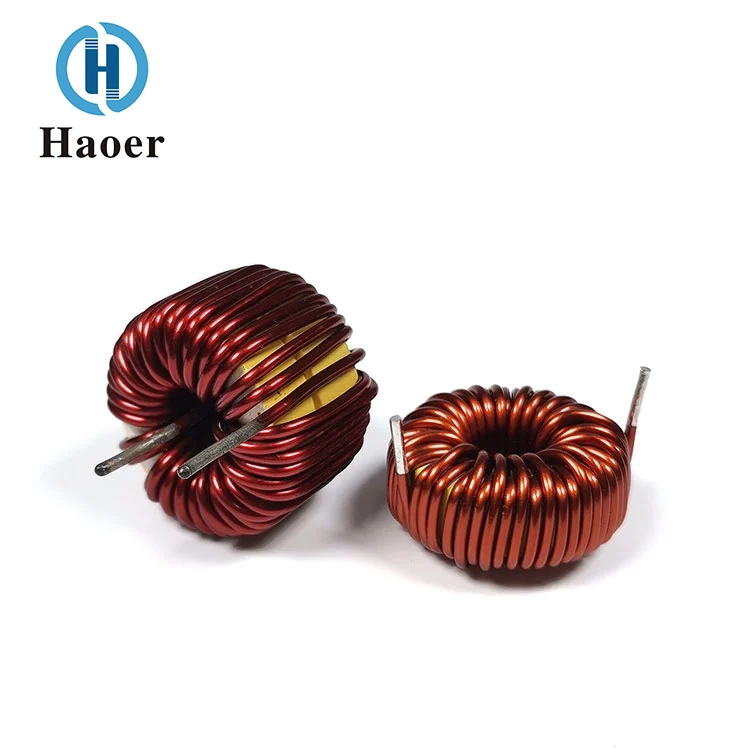

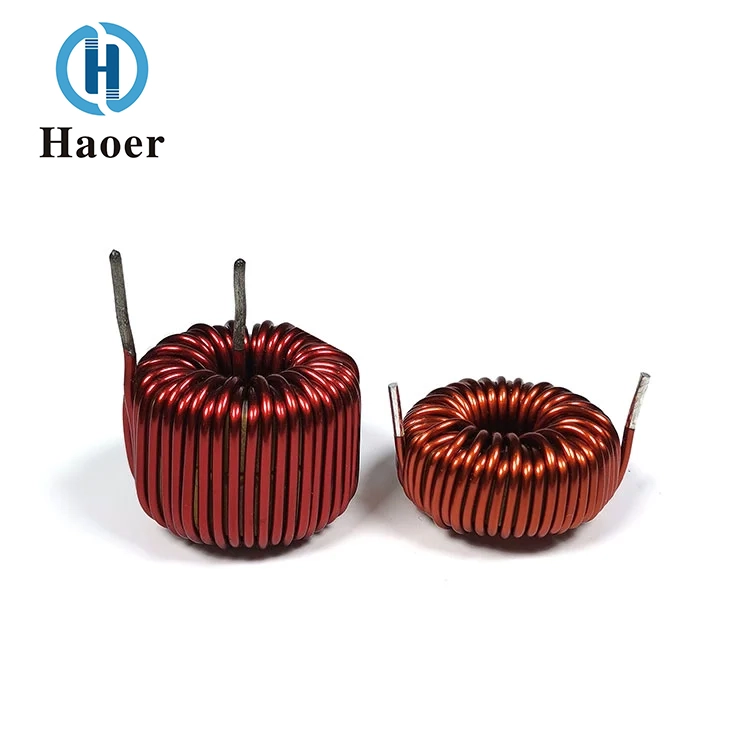

Şok Bobini Demir Tozu Çekirdek Diferansiyel İndüktör

1. Çekirdek Malzemesi‌: Haoer Electronics tedarikçisi tarafından üretilen, dağıtılmış hava boşluklarına sahip "toz demir alaşımından" oluşan, yüksek frekanslı çalışma altında kontrollü geçirgenlik ve azaltılmış çekirdek kaybı sağlayan Çin Şok bobini demir tozu çekirdekli diferansiyel indüktör. Bu tasarım, değişken geçirgenlik özellikleri nedeniyle yüksek akımlarda endüktans kaybını azaltır.

2. Bobin Yapısı‌: Çok katmanlı yalıtımlı, hassas sarımlı bakır veya alüminyum tel, girdap akımı kayıplarını en aza indirir ve değişen yük koşullarında istikrarlı endüktans sağlar‌.

3.Kapsülleme‌: Alev geciktirici epoksi reçine veya korumasız/açık çerçeveli ambalaj (UL94 V-0 uyumlu), endüstriyel ortamlar için termal yayılımı ve mekanik dayanıklılığı dengeler‌.

4.Terminaller‌: Yüksek akım devrelerine esnek entegrasyon için eksenel kablolar veya radyal montaj seçenekleri (örn. Faston/vidalı terminaller).

Özellikler: 6mm-60mm arası dış çap

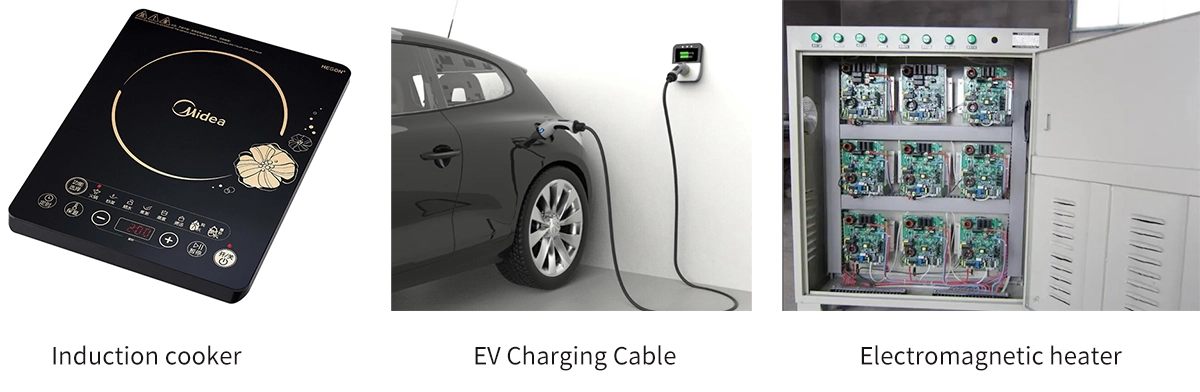

Uygulama kapsamı

İndüksiyonlu ocaklar, araç şarj cihazları, indüksiyonlu ısıtıcılar vb.

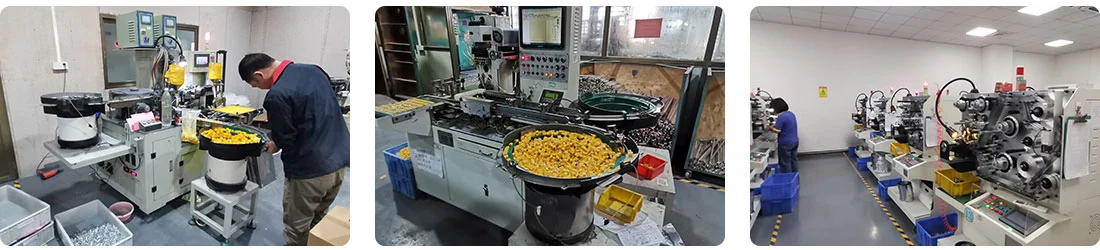

Şirket gücü

Guangdong Haier Electronics Co., Ltd.'nin Guangdong Eyaleti Foshan ve Guangxi Eyaleti Tingxian gibi yerlerde birden fazla üretim üssü bulunmaktadır. Toplam fabrika alanı 10.000 m2'yi, çalışan sayısı ise 1.000'i aşmıştır. Şirketin yılda 100 milyonun üzerinde transformatör, filtre ve indüktörden oluşan güçlü bir üretim kapasitesi bulunmaktadır. Şirket, araştırma ve geliştirmeden üretime kadar her bağlantının yüksek standartları karşılamasını sağlayan deneyimli çalışanlara ve profesyonel ve verimli bir yönetim ekibine sahiptir. Haier Electronics her zaman "teknolojik yenilik, kalite önceliği, önce hizmet ve kazan-kazan işbirliği" ilkelerine bağlı kalarak, manyetik bileşen alanına olan odağını sürekli olarak derinleştiriyor, büyümek ve sektörde örnek bir kuruluş haline gelmek için çabalıyor.

Sahip olduğumuz ekipmanlar: Otomatik ortak modlu indüktör (manyetik halka) sarma makinesi, tek eksenli otomatik sarma (manşonlu) makinesi, otomatik sarma makinesi, işlem sonrası otomatik entegre makine, lazer markalama makinesi

"İndüktör bobini" şu endüstrilerde kullanılmaktadır: yeni enerji ve enerji depolama, otomotiv elektroniği ve elektrifikasyon, endüstriyel otomasyon ve güç kaynağı, bilgi ve iletişim teknolojisi, tüketici elektroniği ve ev aletleri; uygulama yerleri şunları içerir: DC-DC devrelerinin enerji depolama ve çıkış filtreleme konumları, güç girişi ucundaki ortak mod/diferansiyel mod kısma bobini konumları, kablosuz şarj cihazlarının verici ve alıcı bobinleri ve RF güç amplifikatörlerinin eşleştirme ağı ve öngerilim devresi; çalışma koşullarındaki uygulaması şunları içerir: yüksek akım, güçlü manyetik alan ve yüksek sıcaklık.

Sertifika

Ürün Tanıtımı

Şok Bobini Demir Tozu Çekirdekli Diferansiyel İndüktör, devrelerdeki diferansiyel mod girişimini bastırmak için özel olarak tasarlanmış endüktif bir bileşendir. Çekirdek, manyetik yol taşıyıcısı görevi gören demir tozundan yapılmıştır. Demir tozunun mükemmel manyetik özellikleri ve yapısal tasarımı sayesinde, faz hattı ile nötr hat arasındaki diferansiyel modlu girişim sinyallerine karşı yüksek empedanslı bir bariyer oluşturabilir. Güç kaynağı sistemlerinin elektromanyetik uyumluluk (EMC) düzeltmesi ve sinyal filtreleme senaryolarında yaygın olarak kullanılır.

Manyetik çekirdeğin çekirdek gövdesi, karbonil demir tozunun preslenmesi ve sinterlenmesiyle yapılır. Demir tozunun parçacık boyutunun, yalıtım kaplamasının ve presleme yoğunluğunun ayarlanmasıyla manyetik geçirgenlik ve doygunluk manyetik akı yoğunluğu gibi parametreler hassas bir şekilde kontrol edilebilir. Ferrit manyetik çekirdeklerle karşılaştırıldığında, demir tozu çekirdeği daha yüksek bir doygunluk manyetik akı yoğunluğuna ve daha geniş bir çalışma sıcaklığı aralığına sahiptir. Ayrıca orta ve yüksek frekans bantlarında daha düşük çekirdek kaybına sahiptir ve büyük akım diferansiyel mod bastırma senaryoları için uygundur. Yaygın şekiller, farklı kurulum ve devre gereksinimlerine uygun olan halka şeklinde, I şeklinde ve kutu şeklindedir.

Diferansiyel mod sargı bobini, yüksek saflıkta oksijensiz emaye bakır telin sarılmasıyla yapılır. Tek sargılı simetrik tasarım, diferansiyel mod endüktansının temel özelliğidir. Bobinin her iki ucundaki terminaller terminallere bağlanır. Akım bir uçtan girip diğer uçtan çıkıyor. Manyetik alan, diferansiyel mod akımına karşı yüksek bir empedans sunan ve DC veya düşük frekanslı akıma karşı son derece düşük bir empedansa sahip olan, manyetik çekirdeğin içinde kapalı bir döngü oluşturur. Tel çapı ve sarım sayısı, endüktans değerine ve nominal akım gereksinimlerine göre hassas bir şekilde eşleştirilir.

Temel özellikler ve temel avantajlar

Hassas diferansiyel mod parazit bastırma

Şok Bobini Demir Tozu Çekirdekli Diferansiyel İndüktör, diferansiyel mod paraziti için özel olarak tasarlanmıştır; parazit frekans aralığında yüksek bir empedans sunar, diferansiyel mod gürültüsünü etkili bir şekilde azaltır ve parazit sinyallerinin iletimini önleyerek ekipmanın EMC sertifikasyonunu geçmesine yardımcı olur.

Yüksek doygunluk akımı taşıma kapasitesi

Demir tozu çekirdeğinin doygunluk manyetik akı yoğunluğu, sıradan ferrit çekirdeklerinkinden daha yüksek olan 1,5 T'nin üzerine çıkabilir. Büyük akım koşulları altında manyetik doygunluk yaşama olasılığı daha düşüktür ve endüktans değeri sabit kalır. Yeni enerji şarj yığınları, fotovoltaik invertörler, endüstriyel güç kaynakları vb. gibi büyük akım senaryoları için uygundur.

Geniş bant düşük kayıp özellikleri

Çalışma frekans aralığı 1kHz'den 1MHz'e kadar geniş bir bandı kapsamaktadır. Çekirdek kaybı aynı spesifikasyondaki ferrit indüktörünkinden daha düşüktür. Enerji dönüşüm verimliliği daha yüksektir, bu da bileşen sıcaklık artışını etkili bir şekilde azaltabilir ve devre stabilitesini artırabilir.

Yüksek anti-elektromanyetik girişim kapasitesi

Kapalı veya yarı kapalı manyetik devre tasarımı manyetik sızıntıyı önemli ölçüde azaltır. Açık şekilli I-kirişli indüktörle karşılaştırıldığında, çevredeki hassas bileşenler üzerinde daha az elektromanyetik radyasyon etkisi vardır ve hiçbir ek koruma önlemi gerekmez.

Mükemmel çevresel uyumluluk

Geniş çalışma sıcaklığı aralığı (-40°C ila +125°C), titreşime ve korozyona dayanıklı, RoHS ve REACH gibi çevre koruma standartlarına uygundur, endüstriyel ve otomotiv sınıfı gibi zorlu uygulama ortamlarına uygundur.

Lojistik

Ürünler DHL, UPS, TNT, FedEx vb. kargo kanalları aracılığıyla gönderilecektir. Ayrıca ihtiyaçlarınıza göre hava veya deniz taşımacılığı yöntemlerini de seçebilirsiniz.

SSS

Soru: Bir üretim fabrikası mısınız yoksa bir ticaret şirketi misiniz?

Cevap: Biz bir üretim fabrikasıyız.

Soru: Transformatör veya indüktör üretmek için neye ihtiyaç vardır?

Cevap: Güç kaynağı çizimi en iyisidir veya lütfen bize boyut, giriş voltajı, çıkış voltajı ve akımı, çalışma frekansı, dayanım voltajı, ağırlık vb. gibi teknik parametreleri sağlayın. Daha sonra profesyonel mühendislik ekibimiz analizi gerçekleştirecektir.

Soru: Logomuzu ürüne koyabilir misiniz?

Cevap: Evet yapabiliriz.
