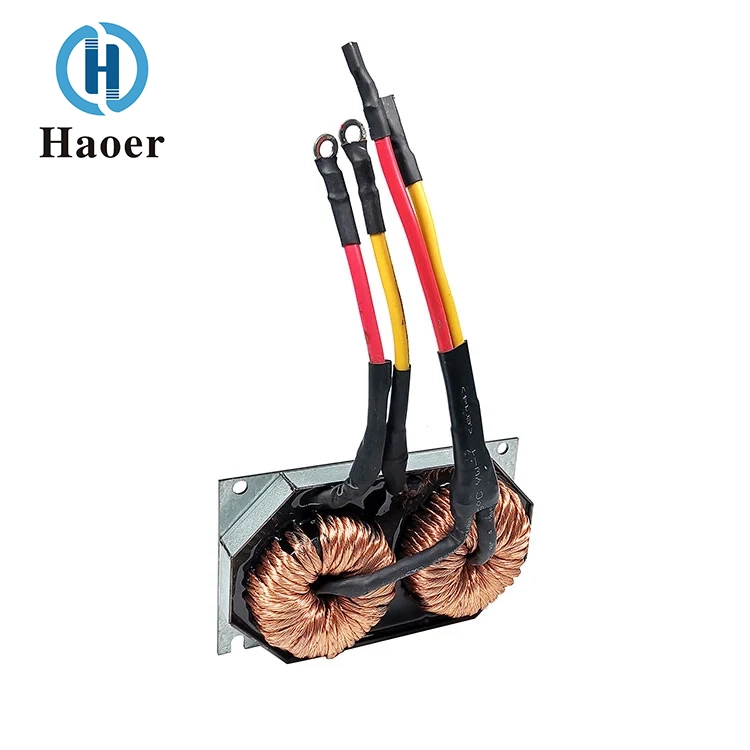

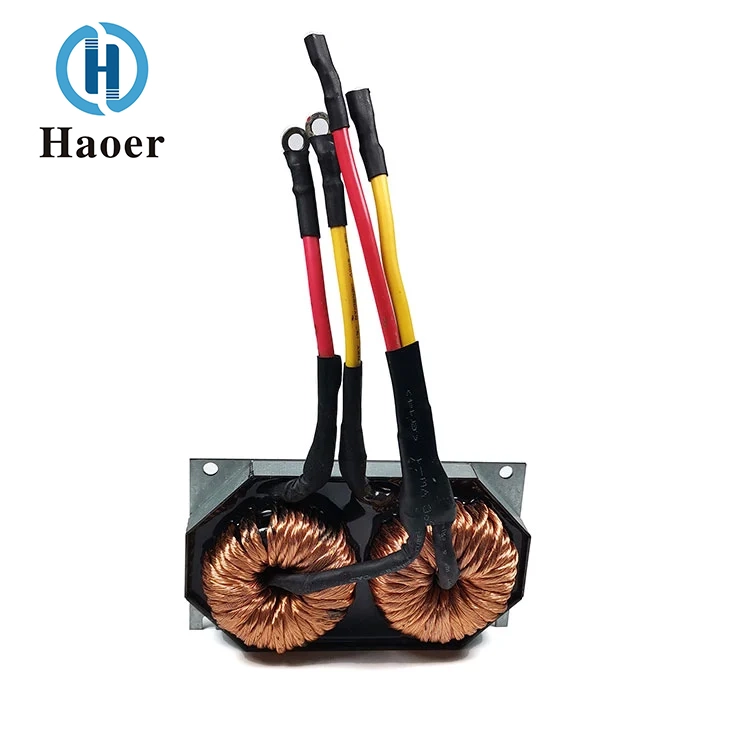

Otomobil Şarj İstasyonu Montaj İndüktörü

Temel çalışma prensibi ve fonksiyonları

Haoer'in Çin Otomobil şarj istasyonu montaj indüktörü, hızlı şarj gücünün verimli dönüşümünü destekleyen, otomotiv şarj istasyonu sisteminde voltaj yükseltme ve rezonans dönüşümünde çift çekirdekli bir rol oynuyor:

BOOST güçlendirme indüktörü, şarj istasyonunun DC-DC yükseltme devresine seri olarak bağlanır. Anahtarlama tüpü iletim yaparken elektrik enerjisini depolar; kapatıldığında enerjiyi serbest bırakarak şebekeden doğrultulan düşük voltajlı doğru akımı (300V DC gibi) elektrikli araçların şarj edilmesine uygun yüksek voltajlı doğru akıma (750V-1000V DC gibi) dönüştürerek hızlı şarj voltajı gereksinimlerini karşılar; Yüksek doygunluktaki çekirdek tasarımı, yükseltme işlemi sırasında anlık büyük akım etkisiyle başa çıkabilir ve indüktör değerinin zayıflamasından kaynaklanan yükseltme verimliliğindeki düşüşten kaçınır.

LLC rezonans indüktör fonksiyonu, rezonans kapasitör ve anahtarlama transistörü ile birlikte LLC rezonans dönüşüm devresini oluşturur. Rezonans frekansının hassas şekilde eşleştirilmesi sayesinde sıfır voltaj anahtarlama (ZVS) ve sıfır akım anahtarlama (ZCS) elde edilir, anahtarlama kayıpları önemli ölçüde azaltılır ve şarj istasyonunun genel dönüşüm verimliliği artırılır (≥%96). Aynı zamanda rezonans işlemi sırasında yüksek frekanslı harmonik girişimi bastırarak çıkış akımının stabilitesini sağlar ve araç aküsüne olan darbeyi önler.

Radyatörün yönlü ısı dağıtma fonksiyonu, çekirdeğin demir kaybı ısısını ve sarımların bakır kaybı ısısını hızlı bir şekilde boşaltarak yüksek güçlü hızlı şarj koşulları altında bileşenlerin aşırı ısınma problemini çözer, indüktörün -40°C ile +125°C arası geniş bir sıcaklık aralığında istikrarlı performansı korumasını sağlar ve bileşenin servis ömrünü uzatır.

Özellikler

Yüksek doygunlukta akım taşıma kapasitesi

Amorf alaşımlı manyetik çekirdeğin doygunluk akı yoğunluğu 1,5T'yi aşıyor, hızlı şarj sırasında tepe akımına dayanabiliyor (nominal akımın 2-3 katı) ve ≤%10'luk bir endüktans değeri zayıflamasına sahip. Şarj yığınlarının dinamik voltaj ve akım ayarının hızlı şarj gereksinimlerine uygundur.

Düşük kayıplı yüksek frekans, hızlı şarj verimliliğini artırır

Otomobil Şarj İstasyonu Düzeneği İndüktörünün çalışma frekansı aralıkları 50kHz ila 200kHz arasındadır (hızlı şarj şarj cihazları için ana rezonans frekans aralığı), manyetik çekirdeğin toplam kaybı ve sargı kaybı ≤%0,8'dir. Bu, sistemin enerji tüketimini önemli ölçüde azaltır ve hızlı şarj cihazının çalışması sırasında ısı oluşumunu en aza indirir.

Radyatör, ısıyı verimli bir şekilde dağıtarak yüksek güçlü cihazların sürekli çalışmasını sağlar.

Kanatçık tipi alüminyum radyatör ve iletken silikon jelden oluşan birleşik tasarım, ısı dağıtım verimliliğini radyatörsüz çözüme kıyasla %60 artırır. Bu, düzeneğin 200kW'lık yüksek güçlü hızlı şarj koşulu altında sıcaklık artışını 35°C'nin altında tutmasını sağlar ve elektrikli şarj cihazının aşırı ısınma nedeniyle gücü azaltma ihtiyacını ortadan kaldırır.

Entegre entegrasyon, şarj istasyonunun boyutunu azaltır

BOOST ve LLC ikili indüktörlerin işlevlerini bağımsız bileşen çözümüyle karşılaştırıldığında entegre ederek kurulum alanını %40 azaltır, minyatürleştirme tasarım eğilimine ve şarj istasyonlarının yüksek güç yoğunluğuna uyum sağlarken dahili kablolamayı basitleştirir ve arıza oranını azaltır.

Zorlu ortamlara uygun, araç düzeyinde güvenilirlik

Otomobil Şarj İstasyonu Düzeneği İndüktörü, 10G'ye kadar titreşim direnci, -40°C ila +125°C çalışma sıcaklığı aralığı, yüksek sıcaklığa maruz kalma, düşük sıcaklıkta soğukluk ve dış mekan şarj istasyonu kurulumlarında nemli tuz sisi gibi aşırı koşullara dayanabilen AEC-Q200 araç sınıfı sertifikasyonunu karşılar.

Radyatörle donatılmış BOOST+LLC kombinasyon bileşeni, yüksek güç, düşük kayıp ve güçlü ısı dağılımı gibi temel avantajlarıyla, otomotiv hızlı şarj cihazlarının verimli, istikrarlı ve güvenli çalışması için önemli bir manyetik bileşen haline geldi. Yeni enerji araçlarına yönelik şarj altyapısının geniş ölçekli uygulaması için temel teknik destek sağlar.

Şirket gücü

Guangdong Haier Electronics Co., Ltd.'nin Guangdong Eyaleti Foshan ve Guangxi Eyaleti Tingxian gibi yerlerde birden fazla üretim üssü bulunmaktadır. Toplam fabrika alanı 10.000 m2'yi, çalışan sayısı ise 1.000'i aşmıştır. Şirketin yılda 100 milyonun üzerinde transformatör, filtre ve indüktörden oluşan güçlü bir üretim kapasitesi bulunmaktadır. Şirket, araştırma ve geliştirmeden üretime kadar her bağlantının yüksek standartları karşılamasını sağlayan deneyimli çalışanlara ve profesyonel ve verimli bir yönetim ekibine sahiptir. Haier Electronics her zaman "teknolojik yenilik, kalite önceliği, önce hizmet ve kazan-kazan işbirliği" ilkelerine bağlı kalarak, manyetik bileşen alanına olan odağını sürekli olarak derinleştiriyor, büyümek ve sektörde örnek bir kuruluş haline gelmek için çabalıyor.

"İndüktör bobini" şu endüstrilerde kullanılmaktadır: yeni enerji ve enerji depolama, otomotiv elektroniği ve elektrifikasyon, endüstriyel otomasyon ve güç kaynağı, bilgi ve iletişim teknolojisi, tüketici elektroniği ve ev aletleri; uygulama yerleri şunları içerir: DC-DC devrelerinin enerji depolama ve çıkış filtreleme konumları, güç girişi ucundaki ortak mod/diferansiyel mod kısma bobini konumları, kablosuz şarj cihazlarının verici ve alıcı bobinleri ve RF güç amplifikatörlerinin eşleştirme ağı ve öngerilim devresi; çalışma koşullarındaki uygulaması şunları içerir: yüksek akım, güçlü manyetik alan ve yüksek sıcaklık.
